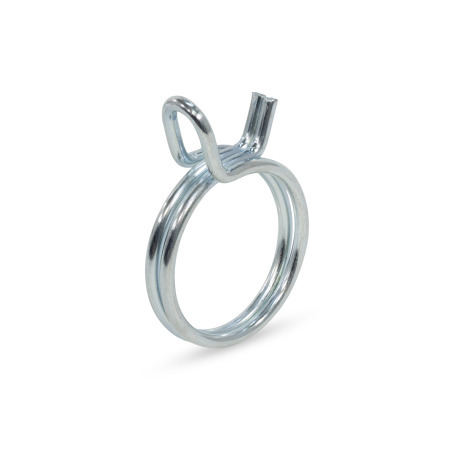

Drahtschellen GN 3017.5 befestigen bei Anwendungen mit geringen Drücken Schlauchleitungen auf Schlauchtüllen und Schlauchnippeln.
Die Federkraft des gebogenen Drahts presst das elastische Schlauchmaterial an und sorgt so für eine dichte Verbindung. Zur Montage der Drahtschelle wird diese über die beiden Schenkel mit einer Zange geöffnet.
StahlST
verzinkt
RoHS
| d1 Nennmaß | Klemmbereich Ø | d2 | h max. | VE* |
|---|---|---|---|---|
| 6,1 | 5,8...6,4 | 0,9 | 5 | 25 |
| 6,8 | 6,6...7 | 0,9 | 5 | 25 |
| 7,3 | 7...7,5 | 0,9 | 5 | 25 |
| 7,6 | 7,3...7,8 | 0,9 | 5 | 25 |
| 8,1 | 7,8...8,3 | 0,9 | 5 | 25 |
| 8,6 | 8,3...8,8 | 1 | 5,5 | 25 |
| 9,1 | 8,8...9,3 | 1 | 5,5 | 25 |
| 9,6 | 9,3...9,9 | 1 | 5,5 | 25 |
| 10,1 | 9,8...10,4 | 1 | 5,5 | 25 |
| 10,7 | 10,4...11 | 1,2 | 6,3 | 25 |
| 11,3 | 11...11,6 | 1,2 | 6,3 | 25 |
| 11,9 | 11,6...12,3 | 1,2 | 6,3 | 25 |
| 12,8 | 12,1...13,1 | 1,2 | 6,3 | 25 |
| 13,3 | 12,9...13,6 | 1,5 | 7,3 | 25 |
| 13,7 | 13,3...14,1 | 1,5 | 7,3 | 25 |
| 14 | 13,6...14,4 | 1,5 | 7,3 | 25 |
| 14,8 | 14,4...15,1 | 1,5 | 7,3 | 25 |
| 15,6 | 14,8...15,9 | 1,5 | 7,3 | 25 |
| 15,8 | 15,5...16,2 | 1,8 | 8,4 | 25 |
| 16,4 | 15,9...16,8 | 1,8 | 8,4 | 25 |
| 17,3 | 16,8...17,7 | 1,8 | 8,4 | 25 |
| 18,2 | 17,7...18,7 | 1,9 | 9,1 | 25 |
| 19,2 | 18,7...19,6 | 2 | 9,1 | 10 |
| 20,2 | 19,6...20,6 | 2 | 9,1 | 10 |
| 21,2 | 20,6...21,6 | 2 | 9,1 | 10 |
| 22,1 | 21,5...22,6 | 2 | 9,1 | 10 |
| 22,6 | 22...23,1 | 2,2 | 10,7 | 10 |
| 23,1 | 22,5...24 | 2,2 | 10,7 | 10 |
| 24,2 | 23,5...24,7 | 2,2 | 10,7 | 10 |
| 25,2 | 24,4...26 | 2,2 | 10,7 | 10 |
| 25,8 | 25,1...26,4 | 2,2 | 10,7 | 10 |
| 26,8 | 25,8...27,4 | 2,5 | 11,4 | 10 |
| 27,5 | 26,7...28,1 | 2,5 | 11,4 | 10 |
| 28,7 | 27,9...29,4 | 2,5 | 11,4 | 10 |
| 30 | 29,3...30,9 | 2,5 | 11,4 | 10 |
| 31,3 | 30,4...32 | 2,5 | 11,4 | 10 |
| 32,7 | 32...34,1 | 2,8 | 12,8 | 10 |
| 34,1 | 33,2...34,8 | 2,8 | 12,8 | 10 |
| 35 | 33,9...35,7 | 2,8 | 12,8 | 10 |
| 35,6 | 34,6...36,4 | 3 | 14 | 10 |
| 37,2 | 36,2...38 | 3 | 14 | 10 |
| 38,8 | 37,7...39,7 | 3 | 14 | 5 |
| 40 | 38...41 | 3 | 14 | 5 |
| 40,5 | 39,4...41,4 | 3 | 14 | 5 |
| 42,9 | 41...44 | 3,2 | 14,8 | 5 |
| 44,4 | 42,5...45,5 | 3,2 | 14,8 | 5 |
| 46 | 44...47 | 3,2 | 14,8 | 5 |
| 47 | 46...49 | 3,2 | 14,8 | 5 |
| 49,8 | 48,4...50,9 | 3,2 | 15,9 | 5 |
| 52 | 50,6...53,2 | 3,2 | 15,9 | 5 |
