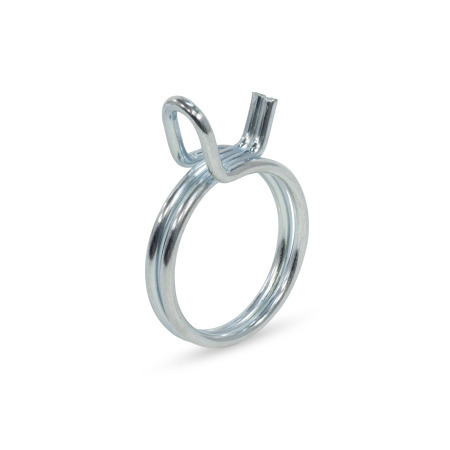

Las abrazaderas de muelle GN 3017.5 fijan conjuntos de mangueras a racores y boquillas de manguera en aplicaciones de baja presión.
La fuerza de resorte del alambre curvado presiona sobre el material de la manguera elástica para proporcionar una conexión apretada. La abrazadera de muelle se instala juntando los dos brazos con ayuda de un alicate para abrirla.
AceroST
Zincado
RoHS
| d1 Dimensión nominal | Rango de fijación Ø | d2 | h máx. | VE* |
|---|---|---|---|---|
| 6,1 | 5,8...6,4 | 0,9 | 5 | 25 |
| 6,8 | 6,6...7 | 0,9 | 5 | 25 |
| 7,3 | 7...7,5 | 0,9 | 5 | 25 |
| 7,6 | 7,3...7,8 | 0,9 | 5 | 25 |
| 8,1 | 7,8...8,3 | 0,9 | 5 | 25 |
| 8,6 | 8,3...8,8 | 1 | 5,5 | 25 |
| 9,1 | 8,8...9,3 | 1 | 5,5 | 25 |
| 9,6 | 9,3...9,9 | 1 | 5,5 | 25 |
| 10,1 | 9,8...10,4 | 1 | 5,5 | 25 |
| 10,7 | 10,4...11 | 1,2 | 6,3 | 25 |
| 11,3 | 11...11,6 | 1,2 | 6,3 | 25 |
| 11,9 | 11,6...12,3 | 1,2 | 6,3 | 25 |
| 12,8 | 12,1...13,1 | 1,2 | 6,3 | 25 |
| 13,3 | 12,9...13,6 | 1,5 | 7,3 | 25 |
| 13,7 | 13,3...14,1 | 1,5 | 7,3 | 25 |
| 14 | 13,6...14,4 | 1,5 | 7,3 | 25 |
| 14,8 | 14,4...15,1 | 1,5 | 7,3 | 25 |
| 15,6 | 14,8...15,9 | 1,5 | 7,3 | 25 |
| 15,8 | 15,5...16,2 | 1,8 | 8,4 | 25 |
| 16,4 | 15,9...16,8 | 1,8 | 8,4 | 25 |
| 17,3 | 16,8...17,7 | 1,8 | 8,4 | 25 |
| 18,2 | 17,7...18,7 | 1,9 | 9,1 | 25 |
| 19,2 | 18,7...19,6 | 2 | 9,1 | 10 |
| 20,2 | 19,6...20,6 | 2 | 9,1 | 10 |
| 21,2 | 20,6...21,6 | 2 | 9,1 | 10 |
| 22,1 | 21,5...22,6 | 2 | 9,1 | 10 |
| 22,6 | 22...23,1 | 2,2 | 10,7 | 10 |
| 23,1 | 22,5...24 | 2,2 | 10,7 | 10 |
| 24,2 | 23,5...24,7 | 2,2 | 10,7 | 10 |
| 25,2 | 24,4...26 | 2,2 | 10,7 | 10 |
| 25,8 | 25,1...26,4 | 2,2 | 10,7 | 10 |
| 26,8 | 25,8...27,4 | 2,5 | 11,4 | 10 |
| 27,5 | 26,7...28,1 | 2,5 | 11,4 | 10 |
| 28,7 | 27,9...29,4 | 2,5 | 11,4 | 10 |
| 30 | 29,3...30,9 | 2,5 | 11,4 | 10 |
| 31,3 | 30,4...32 | 2,5 | 11,4 | 10 |
| 32,7 | 32...34,1 | 2,8 | 12,8 | 10 |
| 34,1 | 33,2...34,8 | 2,8 | 12,8 | 10 |
| 35 | 33,9...35,7 | 2,8 | 12,8 | 10 |
| 35,6 | 34,6...36,4 | 3 | 14 | 10 |
| 37,2 | 36,2...38 | 3 | 14 | 10 |
| 38,8 | 37,7...39,7 | 3 | 14 | 5 |
| 40 | 38...41 | 3 | 14 | 5 |
| 40,5 | 39,4...41,4 | 3 | 14 | 5 |
| 42,9 | 41...44 | 3,2 | 14,8 | 5 |
| 44,4 | 42,5...45,5 | 3,2 | 14,8 | 5 |
| 46 | 44...47 | 3,2 | 14,8 | 5 |
| 47 | 46...49 | 3,2 | 14,8 | 5 |
| 49,8 | 48,4...50,9 | 3,2 | 15,9 | 5 |
| 52 | 50,6...53,2 | 3,2 | 15,9 | 5 |
