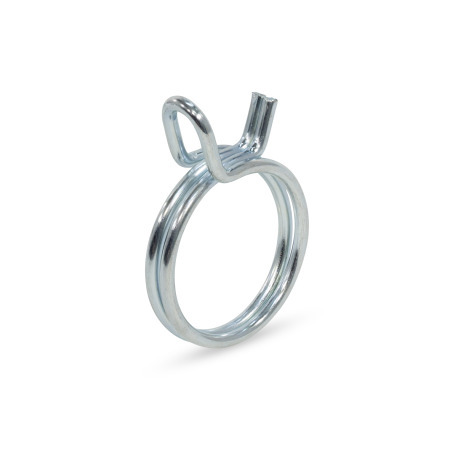

Spring clamps GN 3017.5 secure hose assemblies to hose barbs and hose nipples in low-pressure applications.
The spring force of the bent wire presses onto the elastic hose material to provide a tight connection. The spring clamp is installed by pressing the two arms together with a pliers to open the clamp.
SteelST
Zinc plated
RoHS
| d1 Nominal dimension | Clamping range Ø | d2 | h max. | VE* |
|---|---|---|---|---|
| 6,1 | 5,8...6,4 | 0,9 | 5 | 25 |
| 6,8 | 6,6...7 | 0,9 | 5 | 25 |
| 7,3 | 7...7,5 | 0,9 | 5 | 25 |
| 7,6 | 7,3...7,8 | 0,9 | 5 | 25 |
| 8,1 | 7,8...8,3 | 0,9 | 5 | 25 |
| 8,6 | 8,3...8,8 | 1 | 5,5 | 25 |
| 9,1 | 8,8...9,3 | 1 | 5,5 | 25 |
| 9,6 | 9,3...9,9 | 1 | 5,5 | 25 |
| 10,1 | 9,8...10,4 | 1 | 5,5 | 25 |
| 10,7 | 10,4...11 | 1,2 | 6,3 | 25 |
| 11,3 | 11...11,6 | 1,2 | 6,3 | 25 |
| 11,9 | 11,6...12,3 | 1,2 | 6,3 | 25 |
| 12,8 | 12,1...13,1 | 1,2 | 6,3 | 25 |
| 13,3 | 12,9...13,6 | 1,5 | 7,3 | 25 |
| 13,7 | 13,3...14,1 | 1,5 | 7,3 | 25 |
| 14 | 13,6...14,4 | 1,5 | 7,3 | 25 |
| 14,8 | 14,4...15,1 | 1,5 | 7,3 | 25 |
| 15,6 | 14,8...15,9 | 1,5 | 7,3 | 25 |
| 15,8 | 15,5...16,2 | 1,8 | 8,4 | 25 |
| 16,4 | 15,9...16,8 | 1,8 | 8,4 | 25 |
| 17,3 | 16,8...17,7 | 1,8 | 8,4 | 25 |
| 18,2 | 17,7...18,7 | 1,9 | 9,1 | 25 |
| 19,2 | 18,7...19,6 | 2 | 9,1 | 10 |
| 20,2 | 19,6...20,6 | 2 | 9,1 | 10 |
| 21,2 | 20,6...21,6 | 2 | 9,1 | 10 |
| 22,1 | 21,5...22,6 | 2 | 9,1 | 10 |
| 22,6 | 22...23,1 | 2,2 | 10,7 | 10 |
| 23,1 | 22,5...24 | 2,2 | 10,7 | 10 |
| 24,2 | 23,5...24,7 | 2,2 | 10,7 | 10 |
| 25,2 | 24,4...26 | 2,2 | 10,7 | 10 |
| 25,8 | 25,1...26,4 | 2,2 | 10,7 | 10 |
| 26,8 | 25,8...27,4 | 2,5 | 11,4 | 10 |
| 27,5 | 26,7...28,1 | 2,5 | 11,4 | 10 |
| 28,7 | 27,9...29,4 | 2,5 | 11,4 | 10 |
| 30 | 29,3...30,9 | 2,5 | 11,4 | 10 |
| 31,3 | 30,4...32 | 2,5 | 11,4 | 10 |
| 32,7 | 32...34,1 | 2,8 | 12,8 | 10 |
| 34,1 | 33,2...34,8 | 2,8 | 12,8 | 10 |
| 35 | 33,9...35,7 | 2,8 | 12,8 | 10 |
| 35,6 | 34,6...36,4 | 3 | 14 | 10 |
| 37,2 | 36,2...38 | 3 | 14 | 10 |
| 38,8 | 37,7...39,7 | 3 | 14 | 5 |
| 40 | 38...41 | 3 | 14 | 5 |
| 40,5 | 39,4...41,4 | 3 | 14 | 5 |
| 42,9 | 41...44 | 3,2 | 14,8 | 5 |
| 44,4 | 42,5...45,5 | 3,2 | 14,8 | 5 |
| 46 | 44...47 | 3,2 | 14,8 | 5 |
| 47 | 46...49 | 3,2 | 14,8 | 5 |
| 49,8 | 48,4...50,9 | 3,2 | 15,9 | 5 |
| 52 | 50,6...53,2 | 3,2 | 15,9 | 5 |
