GN 448 Kierrehylsyt Muovi, pyöreille putkille

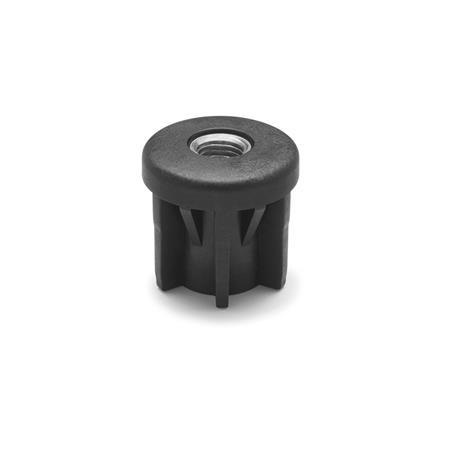

Kierrehylsyt GN 448: Muovi, pyöreille putkille

Original design
code: NDX.T

Muovin ominaisuudet

Tuotteen kuvaus

GN 448 -kierrehylsyt mahdollistavat ruuvien kiinnittämisen profiiliputkiin. Ne pysyvät paikoillaan putken sisällä lievästi kartiomaisen sisäkeosion ansiosta.

Staattisen kuormituksen kestokapasiteettia koskevassa taulukossa annetut arvot ovat vain suuntaa-antavia, ja niiden ylittäminen voi aiheuttaa kierrehylsyn vakavan ja pysyvän vääntymisen tai rikkoutumisen.

Tekninen eritelmä

Muovi, Polyamidi (PA)

lasikuituvahvistettu
musta, matta
Käyttölämpötila -30 °C - +100 °C
Holkki
Messinki
paljas / nikkelöity

RoHS

GN 448 Kierrehylsyt, muovi, pyöreille putkille luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet

d₁ Ulkopuoli-Ø	d₂ Sisäpuoli-Ø				d₃ Kierre Ø - t Kierteen syvyys							l₁	l₂	Staattinen kuorma N M8 ... M16	M20 ... M24

D 20*	D 16	-	-	-	M 8-10	-	-	-	-	-	-	23	5	4500	-
D 25*	D 21	-	-	-	M 8-10	M 10-10	-	-	-	-	-	26	5,5	4500	-
D 30*	D 25	D 26 *	D 27	D 28	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	-	-	31	6	4500	-
D 32	D 28	-	-	-	M 8-10	M 10-10	-	-	-	-	-	31	6	4500	-
D 35*	D 31	-	-	-	M 10-10	M 12-10	-	-	-	-	-	31	6	4500	-
D 38	D 33	D 34	-	-	M 10-10	M 12-10	M 14-15	M 16-15	-	-	-	38	8	5000	-
D 38	D 35	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	-	-	38	8	5000	-
D 40*	D 34	-	-	-	M 10-10	M 12-10	-	-	-	-	-	38	8	5000	-
D 42	D 36	-	-	-	M 10-10	M 12-10	-	-	-	-	-	38	8	5000	-
D 42,4	D 37,4	D 38,4	-	-	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	-	-	38	8	5000	8000
D 42,4	D 39,4	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	-	38	8	5000	8000
D 45	D 39	-	-	-	M 12-10	M 16-15	-	-	-	-	-	38	8,5	5000	-
D 48	D 42	-	-	-	M 12-10	M 16-15	-	-	-	-	-	45	10	5500	-
D 48,3	D 43,3	D 44,3	-	-	M 12-10	M 14-15	M 16-15	M 20-20	-	-	-	45	10	5500	8500
D 48,3	D 45,3	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	-	45	10	5500	8500
D 50*	D 44	-	-	-	M 12-10	M 16-15	-	-	-	-	-	45	10	5500	-
D 50,9	D 45,9	D 46,9	D 47,9	-	M 12-10	M 14-15	M 16-15	M 20-20	-	-	-	45	10	5500	8500
D 60,3	D 55,3	D 56,3	D 57,3	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	M 24-20	52	12	5500	8500
