GN 448 Casquillos de inserción Plástico, para tubos redondos

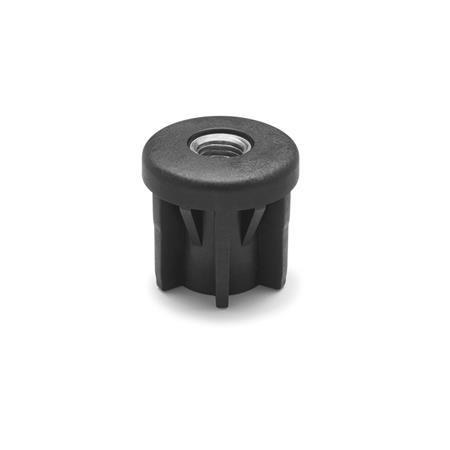

Casquillos de inserción GN 448: Plástico, para tubos redondos

Original design
code: NDX.T

Características del plástico

Descripción del producto

Los casquillos de inserción GN 448 ofrecen la posibilidad de montar tornillos en tubos perfilados. Quedan sujetos en el interior del tubo por la sección ligeramente cónica.

Los valores que presenta la tabla en relación con la capacidad de carga estática se ofrecen únicamente a título orientativo y, en caso de sobrepasarse, el casquillo de inserción puede sufrir una deformación permanente o romperse.

Especificación

Plástico, Poliamida (PA)

reforzado con fibra de vidrio
negro, mate
Temperatura de trabajo -30 °C a +100 °C
Casquillo
Latón
natural / niquelado

RoHS

GN 448 Casquillos de inserción, plástico, para tubos redondos Esquema

Ocultar dibujo técnico

Opciones del artículo / Tabla

Mostrar / ocultar columnas

d₁ Ø externo	d₂ Ø interno				d₃ Ø de la rosca - t profundidad de la rosca							l₁	l₂	Carga estática en N M8 ... M16	M20 ... M24

D 20*	D 16	-	-	-	M 8-10	-	-	-	-	-	-	23	5	4500	-
D 25*	D 21	-	-	-	M 8-10	M 10-10	-	-	-	-	-	26	5,5	4500	-
D 30*	D 25	D 26 *	D 27	D 28	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	-	-	31	6	4500	-
D 32	D 28	-	-	-	M 8-10	M 10-10	-	-	-	-	-	31	6	4500	-
D 35*	D 31	-	-	-	M 10-10	M 12-10	-	-	-	-	-	31	6	4500	-
D 38	D 33	D 34	-	-	M 10-10	M 12-10	M 14-15	M 16-15	-	-	-	38	8	5000	-
D 38	D 35	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	-	-	38	8	5000	-
D 40*	D 34	-	-	-	M 10-10	M 12-10	-	-	-	-	-	38	8	5000	-
D 42	D 36	-	-	-	M 10-10	M 12-10	-	-	-	-	-	38	8	5000	-
D 42,4	D 37,4	D 38,4	-	-	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	-	-	38	8	5000	8000
D 42,4	D 39,4	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	-	38	8	5000	8000
D 45	D 39	-	-	-	M 12-10	M 16-15	-	-	-	-	-	38	8,5	5000	-
D 48	D 42	-	-	-	M 12-10	M 16-15	-	-	-	-	-	45	10	5500	-
D 48,3	D 43,3	D 44,3	-	-	M 12-10	M 14-15	M 16-15	M 20-20	-	-	-	45	10	5500	8500
D 48,3	D 45,3	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	-	45	10	5500	8500
D 50*	D 44	-	-	-	M 12-10	M 16-15	-	-	-	-	-	45	10	5500	-
D 50,9	D 45,9	D 46,9	D 47,9	-	M 12-10	M 14-15	M 16-15	M 20-20	-	-	-	45	10	5500	8500
D 60,3	D 55,3	D 56,3	D 57,3	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	M 24-20	52	12	5500	8500
