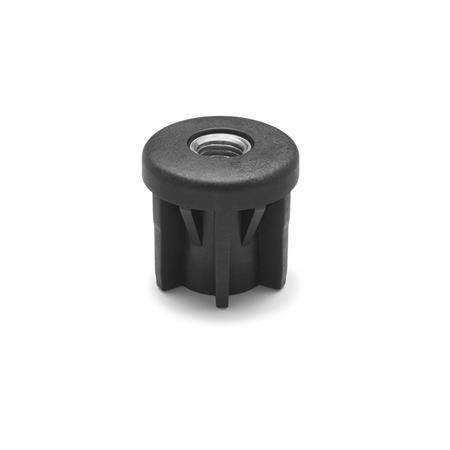

GN 448 Boccole a innesto Plastica, per tubi tondi

Boccole a innesto GN 448: Plastica, per tubi tondi

Original design
code: NDX.T

Caratteristiche del materiale plastico

Descrizione del prodotto

Le boccole a innesto GN 448 consentono di montare le viti nei tubi profilati. Sono trattenute all'interno del tubo grazie alla leggera rastrematura dell’inserto.

I valori relativi alla capacità di carico statico riportati in tabella sono solo indicativi; qualora vengano superati possono verificarsi gravi deformazioni permanenti o la rottura della boccola a innesto.

Specifiche

Plastica, Poliammide (PA)

Rinforzo in fibra di vetro
Nero, finitura matt
Temperatura di esercizio -30 °C a +100 °C
Boccola
Ottone
Liscio / nichelato

RoHS

GN 448 Boccole a innesto, plastica, per tubi tondi disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Mostra / Nascondi colonne

d₁ Ø esterno	d₂ Ø interno				d₃ Ø filettatura - t Profondità filettatura							l₁	l₂	Carico statico in N M8- M16	M20 ... M24

D 20*	D 16	-	-	-	M 8-10	-	-	-	-	-	-	23	5	4500	-
D 25*	D 21	-	-	-	M 8-10	M 10-10	-	-	-	-	-	26	5,5	4500	-
D 30*	D 25	D 26 *	D 27	D 28	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	-	-	31	6	4500	-
D 32	D 28	-	-	-	M 8-10	M 10-10	-	-	-	-	-	31	6	4500	-
D 35*	D 31	-	-	-	M 10-10	M 12-10	-	-	-	-	-	31	6	4500	-
D 38	D 33	D 34	-	-	M 10-10	M 12-10	M 14-15	M 16-15	-	-	-	38	8	5000	-
D 38	D 35	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	-	-	38	8	5000	-
D 40*	D 34	-	-	-	M 10-10	M 12-10	-	-	-	-	-	38	8	5000	-
D 42	D 36	-	-	-	M 10-10	M 12-10	-	-	-	-	-	38	8	5000	-
D 42,4	D 37,4	D 38,4	-	-	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	-	-	38	8	5000	8000
D 42,4	D 39,4	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	-	38	8	5000	8000
D 45	D 39	-	-	-	M 12-10	M 16-15	-	-	-	-	-	38	8,5	5000	-
D 48	D 42	-	-	-	M 12-10	M 16-15	-	-	-	-	-	45	10	5500	-
D 48,3	D 43,3	D 44,3	-	-	M 12-10	M 14-15	M 16-15	M 20-20	-	-	-	45	10	5500	8500
D 48,3	D 45,3	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	-	45	10	5500	8500
D 50*	D 44	-	-	-	M 12-10	M 16-15	-	-	-	-	-	45	10	5500	-
D 50,9	D 45,9	D 46,9	D 47,9	-	M 12-10	M 14-15	M 16-15	M 20-20	-	-	-	45	10	5500	8500
D 60,3	D 55,3	D 56,3	D 57,3	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	M 24-20	52	12	5500	8500
