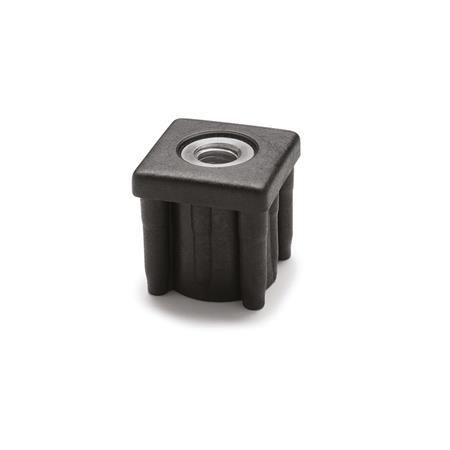

GN 448 Kierrehylsyt Muovi, neliöputkille

Kierrehylsyt GN 448: Muovi, neliöputkille

Original design
code: NDX.Q

Muovin ominaisuudet

Tuotteen kuvaus

GN 448 -kierrehylsyt mahdollistavat ruuvien kiinnittämisen profiiliputkiin. Ne pysyvät paikoillaan putken sisällä lievästi kartiomaisen sisäkeosion ansiosta.

Staattisen kuormituksen kestokapasiteettia koskevassa taulukossa annetut arvot ovat vain suuntaa-antavia, ja niiden ylittäminen voi aiheuttaa kierrehylsyn vakavan ja pysyvän vääntymisen tai rikkoutumisen.

Tekninen eritelmä

Muovi, Polyamidi (PA)

lasikuituvahvistettu
musta, matta
Käyttölämpötila -30 °C - +100 °C
Holkki
Messinki
paljas / nikkelöity

RoHS

GN 448 Kierrehylsyt, muovi, neliöputkille luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet

s₁ Ulkoneliö	s₂ Sisäneliö				d Kierre-Ø - t Kierteen syvyys						l₁	l₂	Staattinen kuorma N M8 ... M16	M20... M24	sopiva rakenneputkille GN 990

V 20	V 16	-	-	-	M 8-10	-	-	-	-	-	23	5	4000	-	V 20
V 20	V 17	-	-	-	M 8-10	-	-	-	-	-	23	5	4000	-	-
V 25	V 21	-	-	-	M 8-10	M 10-10	-	-	-	-	26	6	4500	-	V 25
V 25	V 22	-	-	-	M 8-10	M 10-10	M 12-10	-	-	-	26	6	4500	-	-
V 30	V 26	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	-	31	6	4500	-	V 30
V 30	V 27	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	-	31	6	4500	-	-
V 35	V 31	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	38	8	6000	6000	V 35
V 35	V 32	-	-	-	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	38	8	6000	6000	-
V 40	V 34	-	-	-	M 10-10	M 12-10	-	-	-	-	38	8	6000	8000	V 40
V 40	V 35	V 36	V 37	V 37,6	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	38	8	6000	8000	-
V 45	V 39	-	-	-	M 12-10	M 16-15	-	-	-	-	38	8	6000	8000	V 45
V 50	V 44	-	-	-	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	-	45	10	6000	8500	V 50
V 50	V 45	V 46	V 47	V 47,6	M 8-10	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	45	10	6000	8500	-
V 60	V 54	-	-	-	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	-	45	10	6000	8500	-
V 60	V 56	-	-	-	M 10-10	M 12-10	M 14-15	M 16-15	M 20-20	-	45	10	6000	8500	-
