DIN 70952 Lukituslevyt akselimuttereille DIN 70852, teräs

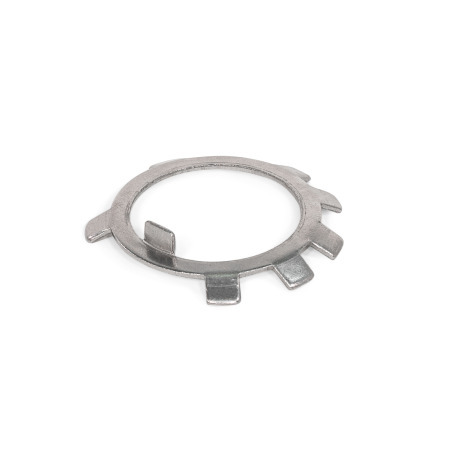

Lukituslevyt DIN 70952: akselimuttereille DIN 70852, teräs

Tuotteen kuvaus

Lukituslevyt DIN 70952 kiinnittävät akselimutterit DIN 70852 positiivisella kytkennällä, joka estää niiden tahattoman löystymisen tai säädön, kuten esimerkiksi silloin, kun niitä käytetään laakerin aksiaalisen välyksen asettamiseen.

Sisälevyke kohdistaa lukituslevyn uraan, joka on luotu kierrepulttiin tätä tarkoitusta varten. Akselimutterin asentamisen ja säädön jälkeen sopiva lukituslevyke taivutetaan mutterin uraan osan lukitsemiseksi paikoilleen. Vääntymisestä johtuen suosittelemme vain yhtä käyttökertaa.

Tekninen eritelmä

TeräsST
Sileä pinta

RoHS

DIN 70952 Lukituslevyt akselimuttereille DIN 70852, teräs luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Tyyppi

A	Hammastukset kulmassa

Näytä / piilota sarakkeet

d₁	a	b₁ h11	b₂ h11	b₃ C11	d₂	h	s	t -0,1	Akselimuttereille DIN 70852

10	8,9	4	4	4	16	3,75	0,75	8,8	M 10 x 1
12	10,9	4	4	4	18	3,75	0,75	10,8	M 12 x 1,5
14	12,9	5	4	5	20	3,75	0,75	12,8	M 14 x 1,5
16	14,9	5	5	5	23	4	1	14,8	M 16 x 1,5
18	16,9	5	5	5	25	5	1	16,8	M 18 x 1,5
20	18,9	5	5	5	27	5	1	18,8	M 20 x 1,5
22	20,9	6	6	6	30	5	1	20,8	M 22 x 1,5
24	22,9	6	6	6	32	5	1	22,8	M 24 x 1,5
26	24,9	6	6	6	34	6	1	24,8	M 26 x 1,5
28	26,9	7	6	7	36	6	1	26,5	M 28 x 1,5
30	28,9	7	6	7	38	6,2	1,2	28,5	M 30 x 1,5
32	30,9	7	6	7	41	6,2	1,2	30,5	M 32 x 1,5
35	33,9	7	6	7	43	6,2	1,2	33,5	M 35 x 1,5
38	36,6	8	6	8	47	6,2	1,2	36,5	M 38 x 1,5
40	38,6	8	6	8	49	6,2	1,2	38,5	M 40 x 1,5
42	40,6	8	7	8	52	6,2	1,2	40,5	M 42 x 1,5
45	43,6	8	7	8	54	6,2	1,2	43,5	M 45 x 1,5
48	46,7	8	7	8	57	6,2	1,2	46,5	M 48 x 1,5
50	48,7	8	7	8	60	6,2	1,2	48,5	M 50 x 1,5
52	50,7	8	7	8	62	7,2	1,2	50,5	M 52 x 1,5
55	53,7	10	7	10	67	7,2	1,2	53,5	M 55 x 1,5
60	58,7	10	10	10	71	7,5	1,5	58	M 60 x 1,5
65	63,7	10	10	10	76	7,5	1,5	63	M 65 x 1,5
70	68,7	10	10	10	81	7,5	1,5	68	M 70 x 1,5
80	78,2	10	10	10	91	8,5	1,5	78	M 80 x 1,5
