DIN 70952 Placas de fijación para contratuercas ranuradas DIN 70852, acero

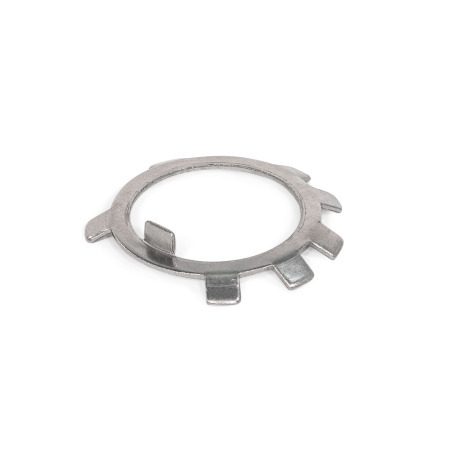

Placas de fijación DIN 70952: para contratuercas ranuradas DIN 70852, acero

Descripción del producto

Las placas de fijación DIN 70952 aseguran las contratuercas ranuradas DIN 70852 con una conexión positiva para evitar que se suelten o se desajusten de forma indeseada, por ejemplo, cuando se utilizan para ajustar el juego axial de un rodamiento.

La pestaña interna posiciona la placa de fijación en una ranura creada en el perno roscado para este fin. Tras instalar y ajustar la contratuerca ranurada, una pestaña de bloqueo coincidente se dobla, entrando en una ranura de la tuerca para fijar las piezas en su lugar. Debido a esta deformación, solamente se recomienda un uso.

Especificación

AceroST
Acabado liso

RoHS

DIN 70952 Placas de fijación, para contratuercas ranuradas DIN 70852, acero Esquema

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

A	Dentado angulado

Mostrar / ocultar columnas

d₁	a	b₁ h11	b₂ h11	b₃ C11	d₂	h	s	t -0,1	Para contratuercas ranuradas DIN 70852

10	8,9	4	4	4	16	3,75	0,75	8,8	M 10 x 1
12	10,9	4	4	4	18	3,75	0,75	10,8	M 12 x 1,5
14	12,9	5	4	5	20	3,75	0,75	12,8	M 14 x 1,5
16	14,9	5	5	5	23	4	1	14,8	M 16 x 1,5
18	16,9	5	5	5	25	5	1	16,8	M 18 x 1,5
20	18,9	5	5	5	27	5	1	18,8	M 20 x 1,5
22	20,9	6	6	6	30	5	1	20,8	M 22 x 1,5
24	22,9	6	6	6	32	5	1	22,8	M 24 x 1,5
26	24,9	6	6	6	34	6	1	24,8	M 26 x 1,5
28	26,9	7	6	7	36	6	1	26,5	M 28 x 1,5
30	28,9	7	6	7	38	6,2	1,2	28,5	M 30 x 1,5
32	30,9	7	6	7	41	6,2	1,2	30,5	M 32 x 1,5
35	33,9	7	6	7	43	6,2	1,2	33,5	M 35 x 1,5
38	36,6	8	6	8	47	6,2	1,2	36,5	M 38 x 1,5
40	38,6	8	6	8	49	6,2	1,2	38,5	M 40 x 1,5
42	40,6	8	7	8	52	6,2	1,2	40,5	M 42 x 1,5
45	43,6	8	7	8	54	6,2	1,2	43,5	M 45 x 1,5
48	46,7	8	7	8	57	6,2	1,2	46,5	M 48 x 1,5
50	48,7	8	7	8	60	6,2	1,2	48,5	M 50 x 1,5
52	50,7	8	7	8	62	7,2	1,2	50,5	M 52 x 1,5
55	53,7	10	7	10	67	7,2	1,2	53,5	M 55 x 1,5
60	58,7	10	10	10	71	7,5	1,5	58	M 60 x 1,5
65	63,7	10	10	10	76	7,5	1,5	63	M 65 x 1,5
70	68,7	10	10	10	81	7,5	1,5	68	M 70 x 1,5
80	78,2	10	10	10	91	8,5	1,5	78	M 80 x 1,5
