GN 1023 Turvasalvat Teräs

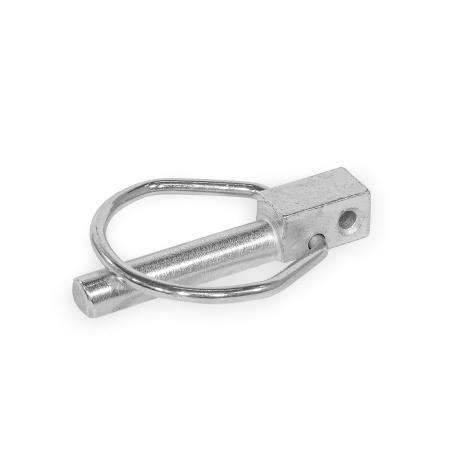

Turvasalvat GN 1023: Teräs
Tyyppi: B - Jousen pidike kulmassa, reiällä katoamisen estämiseen

Tuotteen kuvaus

Turvasalpoja GN 1023 käytetään pulttien ja akseleiden nopeaan ja helppoon aksiaaliseen kiinnittämiseen asennusreikiin. Ne sopivat esimerkiksi korvakkeille ja laipoille, joita joudutaan usein asentamaan ja purkamaan.

Tyypissä B on lisäreikä, johon voi kiinnittää avainrenkaan tai kiinnitysvaijerin katoamisen estämiseksi.

Turvasalvat ovat yksinkertaisia standardiosia, joilla on suurempi toleranssi niiden valmistusprosessin ansiosta.

Tekninen eritelmä

TeräsST
Galvanoitu sinkitty


RoHS

Lisävaruste

Avainrenkaat GN 111.3
Spiraaliketjut GN 111.4
Kuulaketjut GN 111 (Messinki)
Kuulaketjut GN 111.5 (Ruostumaton teräs)

Piilota tekninen piirros
GN 1023 Turvasalpa, terästä luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

APyöreä jousen pidike
BJousen pidike kulmassa, reiällä katoamisen estämiseen
Näytä / piilota sarakkeet
Tyyppi
d1

l1

a ≈

b maks.

d2 H11

d3 Akseli Ø
maks.

d4

l2

m1 maks.

m2 min.

Sopiva avainrengas
A4,540-47526,53,44585,75-
A642-486,5273,447107-
A7425,5487,5273,447117,5-
A8426,5488,5273,447127,5-
A9427,5489,5273,448137,5-
A104284811273,448157,5-
A114294812273,449187,5-
B532-365252,535,585,75111.3-18
B642-526323,645107111.3-24
B842-528323,646127,5111.3-24
B104585210323,648147,5111.3-30
B12559601245463187,5111.3-38

Koonti ja hinta

Materiaali

Läpimitta d1
Pituus l1
Tyyppi


Materiaali

Läpimitta d1
Pituus l1
Tyyppi


Valittu osa (Tilausohjeet)

Yhteensä (netto)
0,44
plus ALV 0,08 €
brutto 0,52 €
Varastossa
Paino: 0,020 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73182400
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Tallenna suosikkina
Suosittele tuotetta

CAD-data

CAD-latausohjeet

Löysitkö tuotteesi?

Palvelutiimimme on käytettävissä maanantaista perjantaihin klo 7:30 AM ja 5:00 PM Test Hallo välisenä aikana: +49 7723 6507 - 0

Yksilöityihin elementteihin | Yhteyshenkilöihin

GN 1023-ST-4,5-40-AGN 1023-ST-6-42-AGN 1023-ST-7-42-AGN 1023-ST-8-42-AGN 1023-ST-9-42-AGN 1023-ST-10-42-AGN 1023-ST-11-42-AGN 1023-ST-5-32-BGN 1023-ST-6-42-BGN 1023-ST-8-42-BGN 1023-ST-10-45-BGN 1023-ST-12-55-B
