GN 1023 Klappstecker Stahl

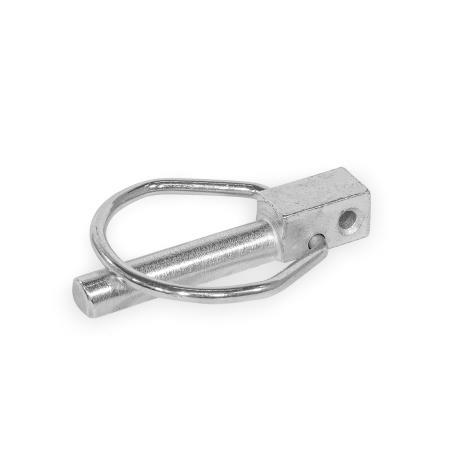

Klappstecker GN 1023: Stahl
Form: B - Federbügel abgewinkelt, mit Bohrung für Verliersicherung

Produktbeschreibung

Klappstecker GN 1023 dienen der schnellen und einfachen axialen Sicherung von Bolzen und Achsen in Aufnahmebohrungen. Sie eignen sich beispielsweise für Laschen und Flansche, die häufig montiert und demontiert werden.

Die Form B verfügt über eine zusätzliche Bohrung, in der ein Schlüsselring bzw. ein Halteseil zur Verliersicherung befestigt werden kann.

Klappstecker sind einfache Normelemente, die aufgrund ihres Herstellverfahrens größere Toleranzen aufweisen.

Ausführung

StahlST
galvanisch verzinkt

RoHS

Zubehör

Schlüsselringe GN 111.3
Spiral-Halteseile GN 111.4
Kugelketten GN 111 (Messing)
Kugelketten GN 111.5 (Edelstahl)

GN 1023 Klappstecker, Stahl Skizze
Technische Zeichnung ausblenden
GN 1023 Klappstecker, Stahl Skizze

Artikelvarianten / Tabelle

Form

AFederbügel rund
BFederbügel abgewinkelt, mit Bohrung für Verliersicherung
Spalten ein-/ausblenden
Form
d1 ≈
l1
a ≈
b max.
d2 H11
d3 Wellen-Ø
max.
d4
l2 ≈
m1 max.
m2 min.
passender Schlüsselring
A4,540-47526,53,44585,75-
A642-486,5273,447107-
A7425,5487,5273,447117,5-
A8426,5488,5273,447127,5-
A9427,5489,5273,448137,5-
A104284811273,448157,5-
A114294812273,449187,5-
B532-365252,535,585,75111.3-18
B642-526323,645107111.3-24
B842-528323,646127,5111.3-24
B104585210323,648147,5111.3-30
B12559601245463187,5111.3-38

Artikelauswahl und -konfiguration
Werkstoff

Durchmesser d1
Länge l1
Form


Werkstoff

Durchmesser d1
Länge l1
Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
0,44 €
zzgl. ges. Mehrwertsteuer 0,08 €
brutto 0,52 €
Sofort lieferbar
Gewicht: 0,020 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73182400
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
