GN 1023 Perni di sicurezza Acciaio

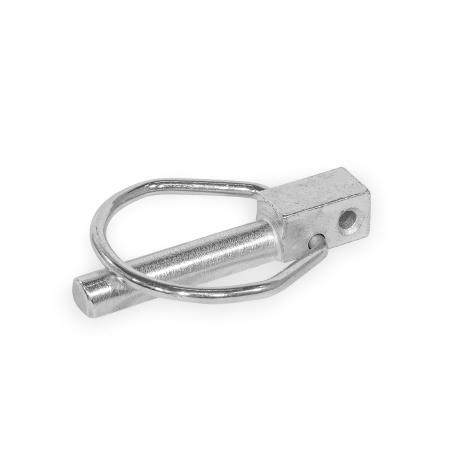

Perni di sicurezza GN 1023: Acciaio
Tipo: B - Fermo a molla angolato, con foro antisfilamento

Descrizione del prodotto

I perni di sicurezza GN 1023 vengono utilizzati per il fissaggio assiale rapido e sicuro di bulloni e assali nei rispettivi fori di montaggio. Ad esempio, sono adatti per alette e flange quando occorre smontarle e rimontarle ripetutamente.

Il tipo B ha un foro aggiuntivo dove è possibile fissare un anello o un cavetto di ritegno con funzione antisfilamento.

I perni di sicurezza sono componenti standard semplici che grazie al processo di fabbricazione garantiscono ampie tolleranze.

Specifiche

AcciaioST
Sottoposto a zincatura elettrolitica

RoHS

Accessorio

Anelli GN 111.3
Cavetti di ritegno a spirale GN 111.4
Catenelle a sfere GN 111 (Ottone)
Catenelle a sfere GN 111.5 (Acciaio INOX)

GN 1023 Perno di sicurezza, acciaio disegno
Nascondi disegno tecnico
GN 1023 Perno di sicurezza, acciaio disegno

Opzioni articolo / Tabella

Tipo

AFermo a molla circolare
BFermo a molla angolato, con foro antisfilamento
Mostra / Nascondi colonne
Tipo
d1 ≈
l1
a ≈
b max
d2 H11
d3 Ø albero
max
d4
l2 ≈
m1 max
m2 min
Anello adatto
A4,540-47526,53,44585,75-
A642-486,5273,447107-
A7425,5487,5273,447117,5-
A8426,5488,5273,447127,5-
A9427,5489,5273,448137,5-
A104284811273,448157,5-
A114294812273,449187,5-
B532-365252,535,585,75111.3-18
B642-526323,645107111.3-24
B842-528323,646127,5111.3-24
B104585210323,648147,5111.3-30
B12559601245463187,5111.3-38

Selezione e configurazione articolo
Materiale

Diametro d1
Lunghezza l1
Tipo


Materiale

Diametro d1
Lunghezza l1
Tipo


Parte selezionata (Come ordinare)

Totale (netto)
0,44 €
più IVA 0,08 €
lordo 0,52 €
In magazzino
Peso: 0,020 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
73182400
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Creare un elenco di progetti
Salva tra i preferiti
Raccomanda un prodotto

Dati CAD

Tutorial per il download CAD

Hai trovato il prodotto?

Il nostro team di assistenza è disponibile dal lunedì al venerdì dalle 7.30 alle 17.00: +49 7723 6507 - 0

Vai agli elementi personalizzati | Vai ai referenti

GN 1023-ST-4,5-40-AGN 1023-ST-6-42-AGN 1023-ST-7-42-AGN 1023-ST-8-42-AGN 1023-ST-9-42-AGN 1023-ST-10-42-AGN 1023-ST-11-42-AGN 1023-ST-5-32-BGN 1023-ST-6-42-BGN 1023-ST-8-42-BGN 1023-ST-10-45-BGN 1023-ST-12-55-B
