GN 1023 Clavijas Acero

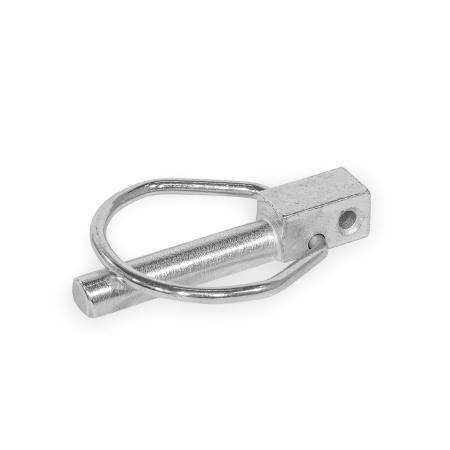

Clavijas GN 1023: Acero
Tipo: B - Retenedor de muelle acodado, con orificio para evitar la pérdida

Descripción del producto

Las clavijas GN 1023 se utilizan para la fijación axial rápida y fácil de pernos y ejes en agujeros de montaje. Por ejemplo, son adecuadas para lengüetas y bridas que deban montarse y desmontarse con frecuencia.

El tipo B cuenta con un orificio adicional al que se puede fijar una argolla o un cable de retención para evitar la pérdida.

Las clavijas son piezas estándar sencillas que tienen tolerancias mayores debido a su proceso de fabricación.

Especificación

AceroST
Zincado galvánico

RoHS

Accesorio

Anillas de llavero GN 111.3
Cables de retención espirales GN 111.4
Cadenas de bolas GN 111 (Latón)
Cadenas de bolas GN 111.5 (Acero inoxidable)

GN 1023 Clavija, acero Esquema
Ocultar dibujo técnico
GN 1023 Clavija, acero Esquema

Opciones del artículo / Tabla

Tipo

ARetenedor de muelle redondo
BRetenedor de muelle acodado, con orificio para evitar la pérdida
Mostrar / ocultar columnas
Tipo
d1 ≈
l1
a ≈
b máx.
d2 H11
d3 Ø del eje
máx.
d4
l2 ≈
m1 máx.
m2 mín.
Argolla adecuada
A4,540-47526,53,44585,75-
A642-486,5273,447107-
A7425,5487,5273,447117,5-
A8426,5488,5273,447127,5-
A9427,5489,5273,448137,5-
A104284811273,448157,5-
A114294812273,449187,5-
B532-365252,535,585,75111.3-18
B642-526323,645107111.3-24
B842-528323,646127,5111.3-24
B104585210323,648147,5111.3-30
B12559601245463187,5111.3-38

Estructura y precio
Material

Diámetro d1
Longitud l1
Tipo


Material

Diámetro d1
Longitud l1
Tipo


Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
0,44 €
más IVA 0,08 €
bruto 0,52 €
En stock
Peso: 0,020 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
73182400
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Crear lista de proyectos
Guardar como favorito
Recomiende un producto

Datos CAD

Tutorial de descarga de datos CAD

¿No ha encontrado el producto deseado?

Notre équipe de service est disponible du lundi au vendredi de 07:30 à 17:00: +49 7723 6507 - 0

Ir a los elementos personalizados | Ir a las personas de contacto

GN 1023-ST-4,5-40-AGN 1023-ST-6-42-AGN 1023-ST-7-42-AGN 1023-ST-8-42-AGN 1023-ST-9-42-AGN 1023-ST-10-42-AGN 1023-ST-11-42-AGN 1023-ST-5-32-BGN 1023-ST-6-42-BGN 1023-ST-8-42-BGN 1023-ST-10-45-BGN 1023-ST-12-55-B
