GN 417 Indeksitapit Ruostumaton teräs, tarkkuusvalu, vetorenkaalla / silmukalla, ilman lepoasentoa

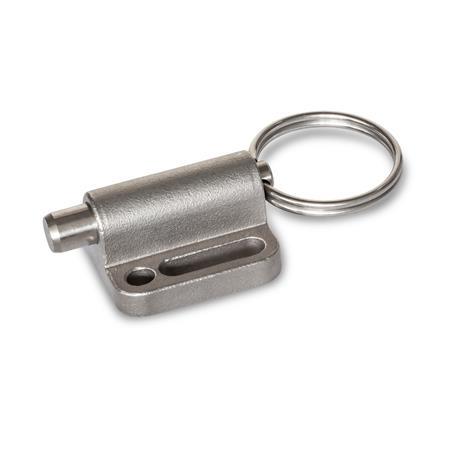

Indeksitapit GN 417: Ruostumaton teräs, tarkkuusvalu, vetorenkaalla / silmukalla, ilman lepoasentoa
Tyyppi: A - vetorenkaalla
Materiaali: NI - Ruostumaton teräs, tarkkuusvalu
Ruostumaton-teraes-laatuluokka-1

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Edelstahl Güteklasse 1 Ruostumaton teräs laatuluokka 1

Edelstahl Güteklasse 2 Ruostumaton teräs laatuluokka 2

Edelstahl Güteklasse 4 Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet
Lisavarusteet-profiilijarjestelmille

Tuoteperhe Lisävarusteet profiilijärjestelmille

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen
Luettelo indeksitappityypeistä Kuormitusluokitustiedot ISO Fundamental Tolerances Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Laipalliset GN 417 -indeksitapit asennetaan samansuuntaisiksi tappien kanssa ja ne ovat tyypillisesti erityisen matalia. Urallisten asennusreikien malli tarjoaa lukuisia säätövaihtoehtoja, kuten alumiiniosioiden käyttö. Aluslevyjen ansiosta osat on helpompi asentaa uria käyttäen.

Tyypissä D on vahvistettu silmukka, jolloin se sopii erityisesti etäkäyttöön, esim. Bowden-kaapelilla.

Ruostumattomasta teräksestä valmistetut versiot mahdollistavat indeksitappien käytön aggressiivisemmissa ympäristöissä.

Tekninen eritelmä

Ohjain
Ruostumaton teräs, tarkkuusvaluNI CF-8
sileä, matta, sinkopuhdistettu

Jousitappi
Ruostumaton teräs AISI 303

Vetorenkaalla / silmukka
Ruostumaton teräs AISI 301

Jousi
Ruostumaton teräs AISI 301

RoHS

Lisävaruste

GN 412.4 Kohdistusholkit (Ruostumaton teräs)
GN 417.1 Kohdistinelementit

GN 417 Indeksitapit, ruostumaton teräs, tarkkuusvalu, vetorenkaalla / silmukalla, ilman lepoasentoa luonnos
Piilota tekninen piirros
GN 417 Indeksitapit, ruostumaton teräs, tarkkuusvalu, vetorenkaalla / silmukalla, ilman lepoasentoa luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Avetorenkaalla
Dsilmukalla
Näytä / piilota sarakkeet
d1
Tappi h11
Ohjain +0,03 / +0,08		b1b2b3b4 -0,2d2d3h1h2h3k1 ±0,05k2k3k4l1l2Jousikuorma N ≈
alussa
lopussa
42216,563,3146741014484,5413312
5282284,3187,29,54,513,5185107515,5524
63227,5105,4249,510,5515,5215,51210621521
83433125,43011,812,5618,5235,51215,5826622
10393514,56,53011,814,5621,752761513,51026425

Koonti ja hinta
Pultin läpimitta d1
Tyyppi


Materiaali

Eritelmät



Pultin läpimitta d1
Tyyppi


Materiaali

Valittu osa (Tilausohjeet)

Yhteensä (netto)
7,85 €
plus ALV 1,49 €
brutto 9,34 €
Paino: 0,012 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73181900
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Crear lista de proyectos
Tallenna suosikkina
Suosittele tuotetta

Varastotilanne

  • 18 kpl toimitettavissa 1-2 päivässä
  • Jos tilaat vähintään 19 kpl, ota meihin yhteyttä toimitusajan osalta.
