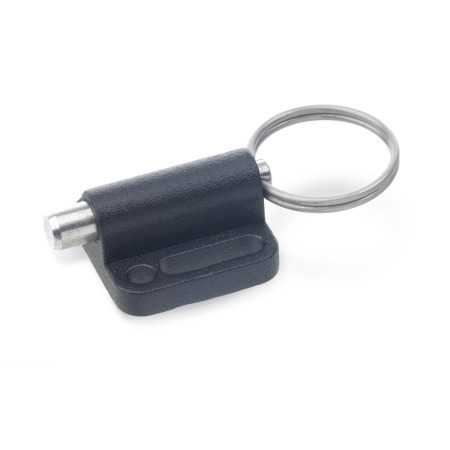

Indeksitapit GN 417

Tyyppi: A - vetorenkaalla

Tuoteperhe Lisävarusteet profiilijärjestelmille

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen

Luettelo indeksitappityypeistä Kuormitusluokitustiedot ISO Fundamental Tolerances Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Laipalliset GN 417 -indeksitapit asennetaan samansuuntaisiksi tappien kanssa ja ne ovat tyypillisesti erityisen matalia. Urallisten asennusreikien malli tarjoaa lukuisia säätövaihtoehtoja, kuten alumiiniosioiden käyttö. Aluslevyjen ansiosta osat on helpompi asentaa uria käyttäen.

Tyypissä D on vahvistettu silmukka, jolloin se sopii erityisesti etäkäyttöön, esim. Bowden-kaapelilla.

Tekninen eritelmä

Ohjain
Sinkkivalu
Muovipinnoitettu
musta, teksturoitu viimeistely

Jousitappi
Ruostumaton teräs AISI 303

Vetorenkaalla / silmukka
Ruostumaton teräs AISI 301

Jousi
Ruostumaton teräs AISI 301

RoHS

Lisävaruste

GN 412.2 Kohdistusholkit (Teräs)
GN 417.1 Kohdistinelementit

Sinun yhteyshenkilösi

Etsitkö Ganter-kumppania lähietäisyydeltä? Valitse maa.

d₁ Tappi h11 Ohjain +0,03 / +0,08	b₁	b₂	b₃	b₄ -0,2	d₂	d₃	h₁	h₂	h₃	k₁ ±0,05	k₂	k₃	k₄	l₁	l₂	Jousikuorma N ≈ alussa	lopussa

101,6	558,8	419,1	152,4	83,82	355,6	152,4	177,8	101,6	254	355,6	101,6	203,2	114,3	101,6	330,2	3	12
127	711,2	558,8	203,2	109,22	457,2	182,88	241,3	114,3	342,9	457,2	127	254	177,8	127	393,7	5	24
152,4	812,8	698,5	254	137,16	609,6	241,3	266,7	127	393,7	533,4	139,7	304,8	254	152,4	533,4	5	21
203,2	863,6	838,2	304,8	137,16	762	299,72	317,5	152,4	469,9	584,2	139,7	304,8	393,7	203,2	660,4	6	22
254	990,6	889	368,3	165,1	762	299,72	368,3	152,4	552,45	685,8	152,4	381	342,9	254	660,4	4	25
