GN 417 Doigts d'indexage Zinc moulé sous pression, avec anneau de traction / avec boucle de fil, sans position de repos

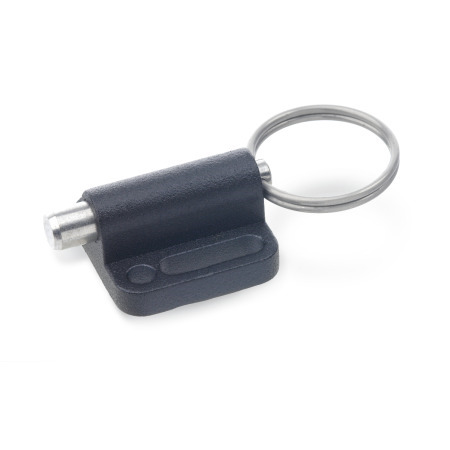

Doigts d'indexage GN 417: Zinc moulé sous pression, avec anneau de traction / avec boucle de fil, sans position de repos
Type: A - avec anneau de traction
Accessoires-pour-systemes-de-profiles

Famille de produits Accessoires pour systèmes de profilés

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen
Liste des types de doigts d'indexage Informations sur la capacité de charge ISO Fundamental Tolerances Caractéristiques de l'inox

Description du produit

Les doigts d'indexage GN 417 avec bride sont montés parallèlement aux doigts et se caractérisent par une hauteur particulièrement faible. Les trous de montage crantés offre des possibilités d'ajustement généreuses, comme l'utilisation de profilés en aluminium. Les encoches et l'utilisation de rondelles facilitent le montage des composants.

Le type D est équipé d'une boucle de fil renforcé qui convient parfaitement pour les commandes à distance, par exemple par câble Bowden.

Spécifications

Guide
Zinc moulé sous pression
Plastifié
noir, finition texturée

Goupille de centrage
Inox AISI 303

Anneau de traction / boucle de fil
Inox AISI 301

Ressort
Inox AISI 301

RoHS

Accessoire

GN 412.2 Douilles de positionnement (Acier)
GN 417.1 Réceptacles pour doigt d'indexage

GN 417 Doigts d'indexage, zinc moulé sous pression, avec anneau de traction / avec boucle de fil, sans position de repos schéma
Masquer schéma technique
GN 417 Doigts d'indexage, zinc moulé sous pression, avec anneau de traction / avec boucle de fil, sans position de repos schéma

Options d'article/Tableau

Type

Aavec anneau de traction
Davec boucle de fil
Afficher/Masquer colonnes
d1
Goupille h11
Guide +0,03 / +0,08		b1b2b3b4 -0,2d2d3h1h2h3k1 ±0,05k2k3k4l1l2Charge du ressort en N ≈
initiale
finale
101,6558,8419,1152,483,82355,6152,4177,8101,6254355,6101,6203,2114,3101,6330,2312
127711,2558,8203,2109,22457,2182,88241,3114,3342,9457,2127254177,8127393,7524
152,4812,8698,5254137,16609,6241,3266,7127393,7533,4139,7304,8254152,4533,4521
203,2863,6838,2304,8137,16762299,72317,5152,4469,9584,2139,7304,8393,7203,2660,4622
254990,6889368,3165,1762299,72368,3152,4552,45685,8152,4381342,9254660,4425

Configuration et prix
Diamètre du boulon d1
Type


Caractéristiques



Diamètre du boulon d1
Type


Pièce sélectionnée (Comment commander)

Total (net)
3,70 €
plus TVA 0,70 €
brute 4,40 €
Poids: 0,011 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
73181900
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 € -> 10 % de réduction
à partir de 300,00 € -> 20 % de réduction
à partir de 400,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Créer une liste de projets
Enregistrer comme favori
Recommander un produit

Disponibilité des stocks

  • Demandez le délai de livraison

Données CAO

Autres formats de données

Connexion rapide

Pour obtenir des données CAO, veuillez saisir votre adresse e-mail. Mais nous serions heureux si vous êtes pleinement enregistré.

Tutoriel sur le téléchargement CAO À propos des téléchargements CAO

Trouvez-vous votre produit ?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:30 AM – 5:00 PM : +49 7723 6507-0

Aux éléments personnalisés | Aux personnes de contact

GN 417-4-AGN 417-4-DGN 417-5-AGN 417-5-DGN 417-6-AGN 417-6-DGN 417-8-AGN 417-8-DGN 417-10-AGN 417-10-D
