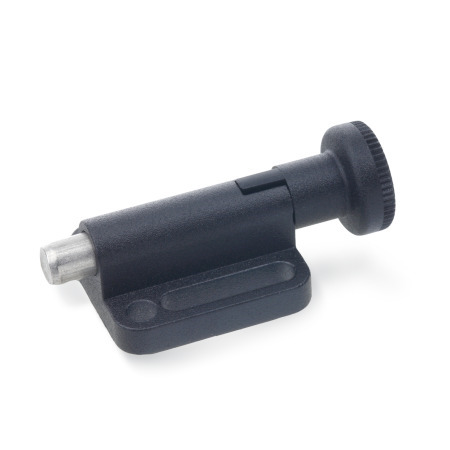

Indeksitapit GN 417

Tyyppi: C - lepoasennolla, nupilla

Tuoteperhe Lisävarusteet profiilijärjestelmille

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen

Luettelo indeksitappityypeistä Kuormitusluokitustiedot ISO-perustoleranssit Muovin ominaisuudet Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Laipalliset GN 417 -indeksitapit asennetaan samansuuntaisiksi tappien kanssa ja ne ovat tyypillisesti erityisen matalia. Urallisten asennusreikien malli tarjoaa lukuisia säätövaihtoehtoja, kuten alumiiniosioiden käyttö. Aluslevyjen ansiosta osat on helpompi asentaa uria käyttäen.

Lepoasennolla varustettuja indeksitappeja (tyyppi C) käytetään silloin, kun tapin täytyy pysyä sisäänvedetyssä asennossa. Sisäänvetämisen jälkeen nuppia käännetään 90º. Ura pitää tapin tässä asennossa.

Tekninen eritelmä

Ohjain
Sinkkivalu
muovipinnoitettu
musta, teksturoitu viimeistely

Jousitappi
Ruostumaton teräs AISI 303

Nuppi
Muovi, polyamidi (PA)

musta, matta
ei irrotettava

Jousi
Ruostumaton teräs AISI 301

RoHS

Lisävaruste

GN 412.2 Kohdistusholkit (Teräs)
GN 417.1 Kohdistinelementit

Sinun yhteyshenkilösi

Etsitkö Ganter-kumppania lähietäisyydeltä? Valitse maa.

d₁ Tappi h11 Ohjain +0,03 / +0,08	b₁	b₂ Tyyppi B	Tyyppi C	b₃	b₄ -0,2	d₂	h₁	h₂	h₃	k₁ ±0,05	k₂	k₃	k₄ Tyyppi B	Tyyppi C	l₁	l₂	Jousikuorma N ≈ alussa	lopussa

4	22	16,5	19	6	3,3	12	7	4	10	14	4	8	4,5	7	4	10,5	3	12
5	28	22	25,5	8	4,3	16	9,5	4,5	13,5	18	5	10	7	10,5	5	13	5	24
6	32	27,5	30,5	10	5,4	18	10,5	5	15,5	21	5,5	12	10	13	6	15,5	5	21
8	34	33	37,5	12	5,4	21	12,5	6	18,5	23	5,5	12	15,5	20	8	18	6	22
10	39	35	40	14,5	6,5	25	14,5	6	21,75	27	6	15	13,5	18,5	10	22,5	4	25
