Tuotteen kuvaus

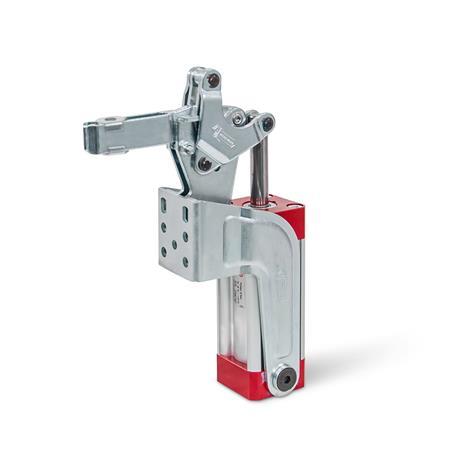

Lukitsimien GN 862 lukitusperiaate on rakenteeltaan ja mitoiltaan sama kuin manuaalisesti käytetyissä GN 812 -pystylukitsimissa.
Mekaanisten osien ja ilmasylinterien pitkän käyttöiän varmistamiseksi käyttöpaineen ei tulisi ylittää 6 baarin arvoa.
GN 862 -lukitsimissa on standardiosana magneettimäntä. Yhdessä antureiden GN 3380 kanssa voidaan tunnistaa pääteasento ja generoitua impulssia voidaan käyttää sähköisen signaalin lähettämiseen.
Tekninen eritelmä
Kiristysmekanismi
Teräs
- Peltiosat
Pintakovetettava teräs C 10, sinkitty, sinipassivoitu - Laakeritapit karkaistu
- Laakeriholkit pintakarkaistu
- LIlmasylinterin laakeritapit pintakarkaistu
- Kaksoistoimintainen ilmasylinteri
enimmäispaine 6 baaria - Kaikki liikkuvat osat voideltu erikoisrasvalla
Salpa tyypille EPV
Teräs sinkitty, sinipassivoitu
Laipalliset aluslevyt GN 898 tyypille APV / CPV
Teräs
sinkitty, sinipassivoitu
Lukitusruuvit GN 708.1 tyypille CPV
- Teräs, sinkitty, sinipassivoitu
- Painintyyny
Kumi, neopreeni (CR)- Kovuus 85 shore A ≈
- vulkanoitu
- musta
- Tyyppi A (tasainen painealue)
RoHS
Lisävaruste
GN 804 Lukitusruuvit
GN 801 Pidikkeet lukitusruuveille
GN 3380 Anturi
GN 807 Lukitusruuvit (Teräs)
GN 708.1 Lukitusruuvit (Teräs)
GN 802 Lukitusruuvit (Teräs)
GN 903 Lukitusruuvit (Teräs)
