Descrizione del prodotto

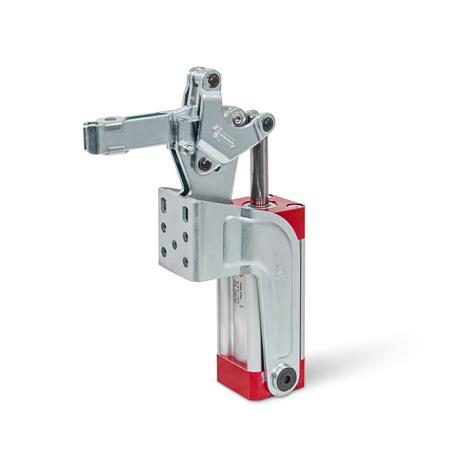

Il principio di serraggio degli attrezzi GN 862 è identico, per costruzione e dimensioni, a quello degli attrezzi di serraggio verticali GN 812 ad azionamento manuale.
Per garantire una maggiore durata delle parti meccaniche e dei cilindri pneumatici, la pressione di esercizio non deve superare 6 bar e a monte deve essere installata un'unità di trattamento dell'aria compressa.
Gli attrezzi di serraggio GN 862 sono dotati di un magnete permanente integrato nel pistone. In combinazione con i sensori GN 3380 è possibile rilevare la posizione finale, ad esempio per implementare i controlli della macchina.
Specifiche
Meccanismo di bloccaggio
Acciaio
- Parti in lamiera
Acciaio da cementazione C10, zincato, passivato blu - Perni dei cuscinetti temprati
- Rivetti temprati
- Perni dei cuscinetti del cilindro pneumatico Temprati
- Cilindro pneumatico a doppio effetto
Pressione max. 6 bar - Parti mobili
lubrificate con grasso speciale
Fermo per il tipo EPV
Acciaio zincato, passivato blu
Rondelle flangiate GN 898 per il tipo APV / CPV
Acciaio
zincato, passivato blu
Viti di bloccaggio GN 708.1 per il tipo CPV
- Acciaio, zincato, passivato blu
- Pieza de apriete
Caucho de cloropreno (CR)- Dureza 85 Shore A ≈
- vulcanizado
- negro
- Tipo A (superficie di pressione piatta)
RoHS
Accessorio
GN 804 Viti di bloccaggio
GN 801 Supporti per viti di bloccaggio
GN 3380 Sensore
GN 807 Viti di bloccaggio (Acciaio)
GN 708.1 Viti di bloccaggio (Acciaio)
GN 802 Viti di bloccaggio (Acciaio)
GN 903 Viti di bloccaggio (Acciaio)
