Descripción del producto

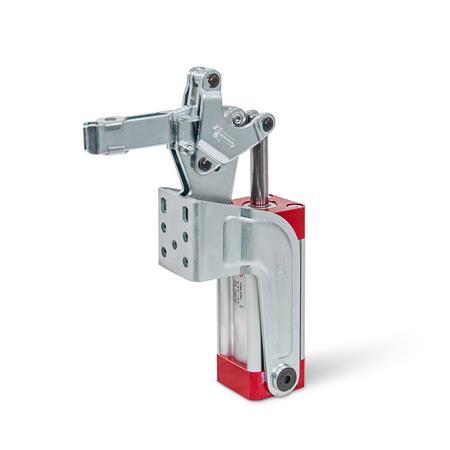

El mecanismo de sujeción de los cepos de palanca GN 862 es idéntico en construcción y dimensiones al de los cepos de palanca vertical GN 812 de accionamiento manual.
Para asegurar una larga vida útil de los componentes mecánicos y del cilindro neumático, la presión de trabajo no debe ser superior a 6 bar.
Los cepos de palanca GN 862 también están disponibles con pistón magnético. Junto con los sensores GN 3380, se puede detectar la posición final y usar el impulso generado para transmitir una señal eléctrica.
Especificación
Mecanismo de tensado
Acero
- Piezas de chapa
Acero de cementación C10, zincado, pasivado azul - Pernos de cojinete templados
- Casquillos de cojinete cementados
- Pernos de cojinete del cilindro neumático cementados
- Cilindro neumático de doble acción
presión máxima 6 bar - Piezas móviles están lubricadas con grasa especial
Abrazadera para tipo EPV
Acero zincado, azul pasivado
Arandelas embridadas GN 898 para tipo APV / CPV
Acero
zincado, azul pasivado
Tornillo de apriete GN 708.1 para tipo CPV
- Acero, zincado, azul pasivado
- Pieza de apriete
Caucho de cloropreno (CR)- Dureza 85 Shore A ≈
- vulcanizado
- negro
- Tipo A (tope de presión plano)
RoHS
Accesorio
GN 804 Tornillos de apriete
GN 801 Soportes para tornillos de apriete
GN 3380 Sensor
GN 807 Tornillos de apriete (Aciero)
GN 708.1 Tornillos de apriete (Aciero)
GN 802 Tornillos de apriete (Aciero)
GN 903 Tornillos de apriete (Aciero)
