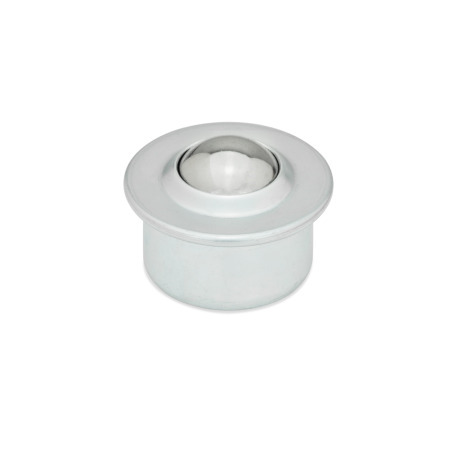

GN 509 Elementos de deslizamiento con bola Carcasa, chapa acero / chapa acero inoxidable

Cuando se decide el tamaño del elemento de deslizamiento con bolas, hay que tener en cuenta los siguientes factores: peso, tamaño y material de la superficie de la carga.

La distancia máxima entre bolas "a₂" (en una superficie plana) se alcanza dividiendo la longitud del lado más corto de la carga que se transporta entre 2,5. Esto asegura que una carga siempre estará soportada por bolas, evitando que se vuelque hacia un espacio intermedio.

La capacidad de carga requerida de las bolas se determina a partir del peso de la carga real dividido entre tres. A esto se llega asumiendo que, debido a las tolerancias en la superficie de la carga y del espaciamiento de las bolas, en general solo tres bolas estarán bajo carga a la vez.

a₁ = longitud del lado más corto de la carga

a₂ = distancia máxima entre bolas

a₂ = a₁/2,5

F₁ = peso de la carga

F₂ = carga por bola

F₂ = F₁/3

La velocidad de transporte permitida es de 2 m/s. Con bolas más grandes a velocidades superiores a 1 m/s, dependiendo del peso transportado, cabe esperar un aumento de temperatura.

Los valores de fricción de las bolas a una velocidad de 1 m/s estarán en la región de 0,005 µ. Sin embargo, este valor depende de la aplicación del uso y podría estar sujeto a grandes variaciones.

Si se comparan las bolas con carcasa de chapa metálica (GN 509) con las bolas con carcasa de acero macizo (GN 509.1), estas últimas tienen una mayor rigidez. Por tanto, se pueden aplicar los valores estáticos de las bolas de acero.

Se recomienda lubricar para prevenir la corrosión. Las recomendaciones generales aplicables a los cojinetes de rodillos ordinarios serán suficientes. En la mayoría de las aplicaciones se puede prescindir de la lubricación.

Las bolas desde el tamaño 36 en adelante están equipadas con un sellado de fieltro como protección contra la entrada de suciedad y polvo. Estas últimas tienen una temperatura máxima de 100 °C solamente.

Las bolas sin el sellado de fieltro pueden utilizarse también a altas temperaturas de funcionamiento. Esto, sin embargo, conducirá a un índice de capacidad de transporte (c) reducido. En la tabla siguiente se dan valores indicativos:

125 °C ./. 10 %
150 °C ./. 20 %
170 °C ./. 30 %
200 °C ./. 50 %

La temperatura máxima de trabajo para elementos de deslizamiento con bolas con bolas de plástico es de 60° C.
