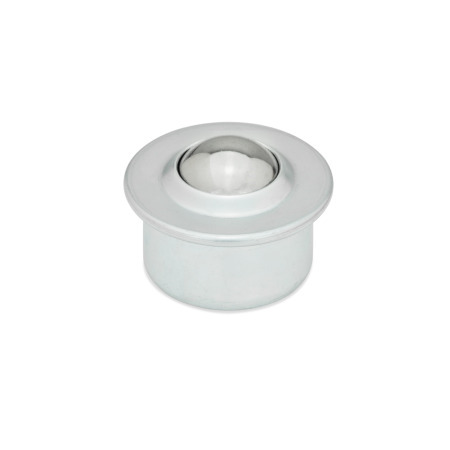

GN 509 Elementi di scorrimento a sfera Corpo di contenimento in lamiera di acciaio / lamiera di acciaio INOX

Nel decidere la dimensione del dispositivo di trasporto è necessario prendere in considerazione i seguenti fattori: Peso, dimensioni, materiale di base e carico da trasportare.

La distanza massima tra gli elementi di scorrimento a sfera "a₂" (su una superficie piana) si ottiene dividendo per 2,5 la lunghezza del bordo più corto del carico da trasportare. Questo garantisce che il carico sia sempre sostenuto dalle sfere portanti, evitando che si rovesci in uno spazio vuoto.

La capacità di carico delle sfere viene calcolata dividendo il peso del carico effettivo per tre. Questo valore si ottiene partendo dal presupposto che, a causa delle tolleranze sulla superficie portante e della distanza tra le sfere in generale, le sfere sotto carico saranno sempre solo tre.

a₁ = lunghezza del bordo più corto del carico

a₂ = distanza max. tra gli elementi di scorrimento a sfera

a₂ = a₁/2,5

F₁ = peso del carico

F₂ = peso per elemento di scorrimento a sfera

F₂ = F₁/3

La velocità di trasporto consentita è di 2 m/s. Con elementi a sfera più grandi a velocità superiori a 1 m/s, a seconda del peso trasportato, è previsto un aumento della temperatura.

I valori di attrito delle sfere alla velocità di 1 m/s saranno di circa 0,005 µ. Questo valore, tuttavia, dipende dall'applicazione e potrebbe essere soggetto a notevoli variazioni.

Rispetto alle sfere con corpo di contenimento in lamiera (GN 509), le sfere con corpo di contenimento in acciaio per impieghi gravosi (GN 509.1) sono più rigide. In questo caso è possibile utilizzare i valori statici delle sfere con corpo di contenimento in acciaio.

Per prevenire la corrosione si consiglia la lubrificazione. Sono sufficienti le raccomandazioni generali applicabili ai normali cuscinetti volventi. Nella maggior parte delle applicazioni la lubrificazione è superflua.

A partire dalla misura 36, le sfere sono dotate di una guarnizione in feltro che le protegge dall'ingresso di sporco e polvere. In questa versione, la temperatura massima è di soli 100 °C.

Le sfere senza guarnizione in feltro possono essere utilizzate anche a temperature di esercizio maggiori. Questo, tuttavia, comporta una riduzione della capacità di trasporto (c). La tabella seguente fornisce valori indicativi:

125 °C ./. 10%
150 °C ./. 20%
170 °C ./. 30%
200 °C ./. 50%

La temperatura massima di esercizio per gli elementi di scorrimento con sfera in plastica è di 60 °C.
