GN 2262 Acoplamientos rígidos Aluminio, ranurado, para velocidades de rotación elevadas

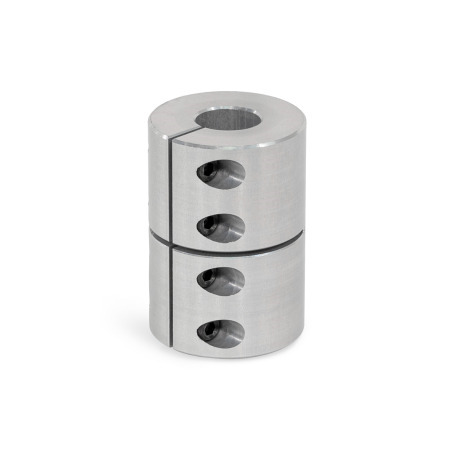

Acoplamientos rígidos GN 2262: Aluminio, ranurado, para velocidades de rotación elevadas

Código de orificio: B - Sin chavetero

Acoplamientos: resumen de modelos Chaveteros P9 DIN 6885-1 Tolerancias fundamentales ISO

Descripción del producto

Los acoplamientos rígidos GN 2262 conectan ejes soportados o se usan como acoplamientos para extensiones de ejes. Transmiten posiciones angulares a velocidades elevadas con precisión y sin juego, sin necesidad de compensar errores de alineación ni tolerancias de concentricidad. El diseño ranurado los hace muy fáciles de instalar.

Con el código de orificio K, el chavetero siempre está integrado en ambos orificios d₂ and d₃.

Especificación

Acoplamiento
AluminioAL
Anodizado, color natural

Tornillos de cabeza allen ISO 4762
Acero, pavonado

Temperatura de trabajo de -40 °C a +100 °C

RoHS

GN 2262 Acoplamientos rígidos, aluminio, ranurado, para velocidades de rotación elevadas Esquema

Ocultar dibujo técnico

Opciones del artículo / Tabla

Código de orificio

B	Sin chavetero
K	Con chavetero DIN 6885-1 JS9

Mostrar / ocultar columnas

d₁	d₂ -d₃ H8 Tolerancia del eje recomendada h7	d₄	l₁	l₂ Máx. profundidad de inserción del eje	l₃	Par de apriete de los tornillos en Nm ≈	Par nominal en Nm	Máx. velocidad de rotación (min^-1)	Momento de inercia en kgm²

16	6-6	M 2	22	11	5	0,5	1	39000	3,4 x 10^{^-7}
20	8-8	M 2	24	12	7	0,5	2,5	31000	9,2 x 10^{^-7}
25	10-10	M 2,5	36	18	9	1	4,5	25000	3,4 x 10^{^-6}
25	12-12	M 2,5	36	18	9	1	4,5	25000	3,4 x 10^{^-6}
32	14-14	M 3	40	20	11	1,5	10	19000	1 x 10^{^-5}
32	15-15	M 3	40	20	11	1,5	10	19000	1 x 10^{^-5}
