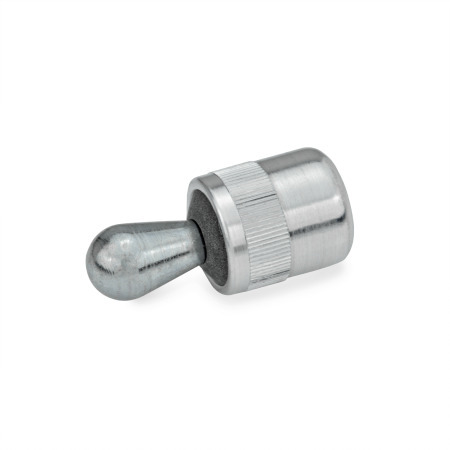

GN 715 Posicionadores con empujador lateral, tipo de montaje a presión

d₁	F₀ de empuje lateral en N Pasador de presión de acero Tipo SA / SB	Pasador de presión de plástico Tipo KA / KB	a₁	a₂	d₂	d₃ H8	h

3	10	20	40	10	1,5	3,5	6	6	7
5	20	50	100	20	2,5	5,7	10	10	12
6	40	75	150	40	3	7,7	10	10	12
8	50	100	200	50	4	8,9	12	12	14
10	100	200	300	100	5	10,7	16	16	18

d₁	l₁ -1	l₂	l₃ -1	l₄	w	x₁	x₂	Núm. código espiga de montaje

3	7	4	7	4	0,9	1	0,75	GN 715.1-3
5	11	6,7	11,5	6	1,6	1,7	1,3	GN 715.1-5.6
6	11	10,7	11,5	10	1,8	1,9	1,4	GN 715.1-5.6
8	13	13,9	14	13	2,6	2,7	2,1	GN 715.1-8
10	17	16,7	18	16	3,2	3,4	2,7	GN 715.1-10

Instrucciones técnicas y de montaje


				w = Movimiento del pasador F = Empuje lateral en N F₀ = Empuje inicial 1,1 x F₀ = Empuje final a₂ - a₁ = intervalo de sujeción para la pieza x = Línea central de la distancia: punto de empuje en w/2 x₁ para el punto de empuje máximo (a₁) x₂ para el punto de empuje mínimo (a₂) l₀ = Distancia de tope final: diámetro del pasador del casquillo de empuje l₀ = l_m + x l_m = longitud media de la pieza de trabajo (l_máx. + l_mín.) / 2 Para puntos de contacto (altura de la pieza de trabajo) entre a₁ y a₂ se debe usar un valor de x entre x₁ y x₂ (interpolación).
				Al observar los valores anteriores, se dispondrá del movimiento completo del eje de empuje lateral para cubrir la tolerancia de la pieza.
				Se recomienda utilizar la herramienta de montaje Espigas de montaje GN 715.1 para insertar los posicionadores de presión lateral.
				Casquillos excéntricos GN 715.2 son herramientas opcionales para GN 715. Permiten el ajuste preciso óptimo de los posicionadores de presión lateral. Esto permite un ajuste en l₀ para hacer posible, por ejemplo, un intervalo de tolerancia mayor en una pieza de trabajo.

Artículo seleccionado (Cómo hacer un pedido)

Número de pieza

Total (neto)

5,29 €

más IVA 1,01 €
bruto 6,30 €

En stock

Peso: 0,002 kg

Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0

RoHS: Sí

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).

Tome nota de nuestros descuentos por cantidad.

Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 50,00 €

Cantidad

Todos los precios de acuerdo con nuestra lista de precios n.º 55, válida el 1 de septiembre de 2022, más IVA solo válidos para Alemania.

Datos CAD

Otros formatos de datos

Acerca las descargas de datos CAD

Guardar como favorito

GN 715 Posicionadores con empujador lateral Tipo de montaje a presión

Foto

Descripción del producto

Información

Especificación

Dibujo técnico

Opciones del artículo / Tabla

Tipo

Estructura y precio

Instrucciones técnicas y de montaje

Artículo seleccionado (Cómo hacer un pedido)

Datos CAD

Datos CAD

Iniciar sesión

Inicio de sesión rápido

¿No ha encontrado el producto deseado?

Estos productos también podrían interesarle…

SA	Pasador de presión de acero, sin junta
KA	Pasador de presión de tecnopolímero, sin junta
SB	Pasador de presión de acero, con junta
KB	Pasador de presión de tecnopolímero, con junta
