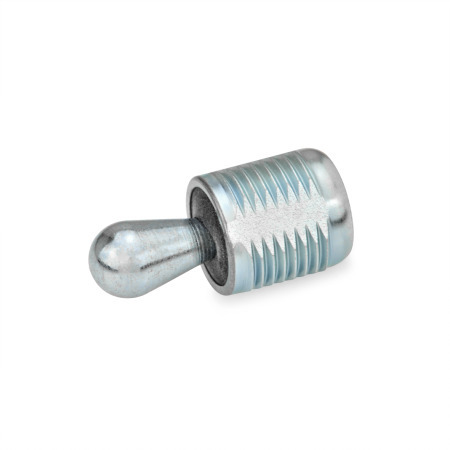

Los posicionadores con empujador lateral GN 713 accionados por resorte son elementos versátiles y prácticos para sujetar, posicionar y tensar piezas de trabajo.
Eliminan el montaje de componentes costosos, ahorran espacio y son fáciles de instalar. La altura de protrusión del pasador de presión se puede ajustar mediante el cuerpo roscado.
Para un montaje sencillo está disponible la atornilladora específica GN 713.1 (ver tabla).
Especificación
Casquillo
Acero
Zincado, pasivado azul
Pasador de presión
Acero para SA / SB
Templado
Zincado, pasivado azul
Plástico, poliacetal (POM) para KA / KB
Muelle de compresión
Force de poussée latérale baja
Acero inoxidable AISI 301
Force de poussée latérale media
Acero para muelles bruñido
Force de poussée latérale alta
Acero para muelles zincado, pasivado azul
La posición del agujero de montaje es el resultado de la longitud de la pieza de trabajo lm más el desplazamiento del agujero m, que se calcula como se muestra a continuación:
w = Máximo rango de movimiento del pasador de empuje
t = Altura de la pieza de trabajo
m = Desplazamiento del agujero
Carcasa 1:
La altura de la pieza de trabajo t es mayor que la altura del cono l3
m = d~1~/2 - w/2
Carcasa 2:
La altura de la pieza de trabajo t es menor que la altura del cono l3
m = d~1~/2 - (l~3~ - t) x 0,123
Si la posición del agujero de montaje se determina como se ha especificado, se dispondrá del movimiento completo del pasador de presión lateral para cubrir la tolerancia de la pieza.
En el caso 1, la fuerza de fijación lateral se acopla con una tracción hacia abajo que presiona la pieza contra la superficie de contacto.
Para la instalación se recomienda el uso de una herramienta de montaje GN 715.1 o GN 713.1.
Los casquillos excéntricos GN 715.2 permiten ajustar los pasadores de presión lateral GN 714 / GN 715. Permiten el ajuste de los pasadores de presión lateral en la posición de sujeción más favorable, por ejemplo, para abarcar rangos de tolerancia mayores de una pieza.
Artículo seleccionado (Cómo hacer un pedido)
Total (neto)
7,97
€
más IVA 1,51 €
bruto 9,48 €
Peso: 0,003 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos. Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas. Teléfono+49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
73181900
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido: desde 200,00 € -> 10 % descuento desde 300,00 € -> 20 % descuento desde 400,00 € -> 30 % descuento
Recargo por compras de volúmenes reducidos: -> 15,00 Euros con un valor total menos de 25,00 € -> 10,00 Euros con valor total de 25,00 a 49,99 €
