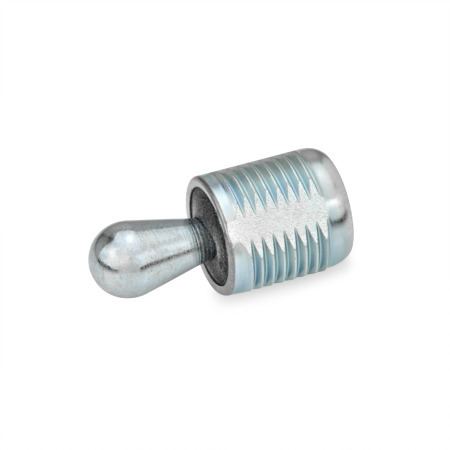

Les poussoirs à pression latérale de charge du ressort GN 713 sont des éléments versatiles et pratiques pour maintenir, positionner et serrer les pièces.
Ils éliminent les alternatives coûteuses, permettent de gagner de la place et sont simples à installer. La hauteur saillante du patin peut être réglée avec le corps fileté.
Pour faciliter le montage, un outil adéquat GN 713.1 est disponible (voir tableau).
Spécifications
Logement
Acier
zingué, passivé bleu
Poussoir à pression
Acier pour SA / SB
durci
zingué, passivé bleu
Plastique, Polyacétal (POM) pour KA / KB
Ressort de pression
Force de poussée latérale faible
Inox AISI 301
Force de poussée latérale moyenne
Acier à ressort noirci
Force de poussée latérale élevée
Acier à ressort zingué, passivé bleu
La combinaison de filtre ne génère aucun résultat.
Configuration et prix
Instructions techniques et d'installation
La position du trou de montage est calculée en fonction de la longueur de la pièce (lm) et du décalage du trou (m), comme indiqué ci-dessous :
w = Plage maximale de déplacement du poussoir
t = Hauteur de la pièce
m = Décalage du trou
Cas 1:
La hauteur de la pièce t est supérieure à la hauteur du cône l3
m = d~1~/2 - w/2
Cas 2:
La hauteur de la pièce t est inférieure à la hauteur du cône l3
m = d~1~/2 - (l~3~ - t) x 0,123
Si la position du trou de montage est déterminée comme indiqué, le poussoir à pression latérale pourra se déplacer entièrement pour compenser la tolérance de la pièce.
Dans le premier cas, la force de serrage latérale associée à une traction vers le bas permet de plaquer la pièce contre la surface de contact.
Il est recommandé d'utiliser un outil de montage GN 715.1 ou GN 713.1 lors de l'installation.
Les douilles excentriques GN 715.2 facilitent le montage des poussoirs à pression latérale GN 714 / GN 715. Permettant de régler les poussoirs à pression latérale dans la position de serrage la plus favorable, ils permettent notamment de compenser les tolérances particulièrement importantes d'une pièce.
Pièce sélectionnée (Comment commander)
Total (net)
7,97
€
plus TVA 1,51 €
brute 9,48 €
En stock
Poids: 0,003 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé. Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial ! Téléphone+49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
73181900
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de : à partir de 200,00 € -> 10 % de réduction à partir de 300,00 € -> 20 % de réduction à partir de 400,00 € -> 30 % de réduction
Supplément pour achats de faible volume : -> 15,00 Euro pour une valeur des marchandises inférieure à 25,00 € -> 10,00 Euro pour la valeur des marchandises de 25,00 à 49,99 €
