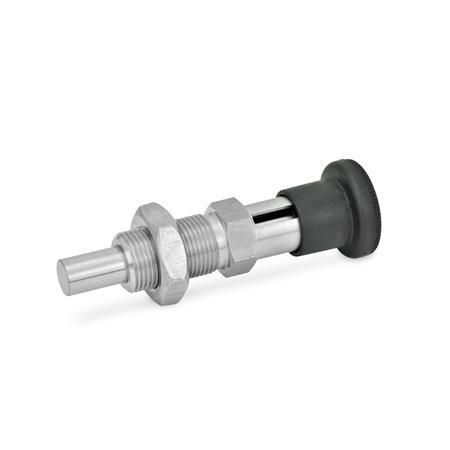

Los pernos de retención de acero inoxidable GN 817.8 se han diseñado de modo que se pueden fabricar versiones especiales de los pasadores de retención de forma económica en cantidades pequeñas.
Si es necesario, el usuario puede mecanizar o fabricar los pasadores de retención como se muestra en el dibujo. Se montan con un tornillo avellanado y, por tanto, se pueden montar tantas veces como se desee. Todo el conjunto de piezas se entrega sin montar.
Los pernos de retención tipo C / CK se usan en aplicaciones en las que el pasador debe permanecer retraído. Para lograrlo, se gira el pomo 90° después de retraerse el pasador. Una muesca mantiene el pomo en esta posición.
Acero inoxidableNI AISI 303
Guía, AISI 303
Contratuerca, AISI 304
Pasador del perno
Acero inoxidable AISI 303
Tornillo avellanado DIN 7991
Acero inoxidable AISI 304
Pomo
Plástico (poliamida PA)
negro, mate
RoHS
| B | sin bloqueo de posición, sin contratuerca |
| BK | sin bloqueo de posición, con contratuerca |
| C | con bloqueo de posición, sin contratuerca |
| CK | con bloqueo de posición, con contratuerca |
| d1 Perno -0,02/-0,05 Orificio H7 | l1 Longitud de indizado | l2 máx. carrera | d2 | d3 | d4 -0,02/-0,1 | d5 | k | l3 | l4 | l5 | l6 | l7 | l8 ±0,1 | t | A/F | Carga del muelle en N≈ inicial | final |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7 | 6 | 8 | M 12 x 1,5 | 23 | 5 | M 3 | 20 | 20 | 48 | 22 | 6 | 31 | 17,6 | 7 | 14 | 6,5 | 19 |
| 7 | 9 | 11 | M 12 x 1,5 | 23 | 5 | M 3 | 20 | 20 | 48 | 22 | 6 | 27,5 | 21,1 | 7 | 14 | 6 | 25 |
| 8 | 8 | 10 | M 16 x 1,5 | 28 | 6 | M 4 | 24 | 25 | 58 | 26 | 8 | 39 | 20,6 | 8 | 17 | 8,5 | 26 |
| 8 | 12 | 14 | M 16 x 1,5 | 28 | 6 | M 4 | 24 | 25 | 58 | 26 | 8 | 34 | 25,6 | 8 | 17 | 8,5 | 28 |
| 10 | 12 | 14 | M 16 x 1,5 | 28 | 7,5 | M 4 | 24 | 30 | 58 | 26 | 8 | 39,2 | 25,4 | 8 | 17 | 9,5 | 38 |
| 12 | 15 | 17 | M 20 x 1,5 | 33 | 9 | M 6 | 28,5 | 35 | 71,5 | 33 | 10 | 47,3 | 31,3 | 13,5 | 22 | 11,5 | 40 |
