GN 817.8 Ruostumaton teräs - Indeksitapit irrotettavat, lepoasennolla tai ilman lepoasentoa

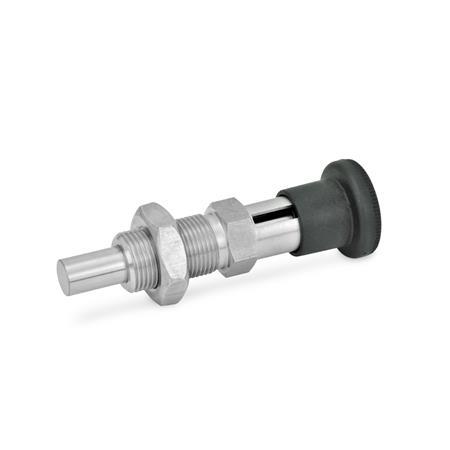

Ruostumaton teräs - Indeksitapit GN 817.8: irrotettavat, lepoasennolla tai ilman lepoasentoa
Materiaali: NI - Ruostumaton teräs
Tyyppi: CK - lepoasennolla, lukitusmutterilla
Ruostumaton-teraes-laatuluokka-1

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Edelstahl Güteklasse 1 Ruostumaton teräs laatuluokka 1

Edelstahl Güteklasse 2 Ruostumaton teräs laatuluokka 2

Edelstahl Güteklasse 4 Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet
Kuormitusluokitustiedot ISO-perustoleranssit Ruostumattoman teräksen ominaisuudet Muovin ominaisuudet

Tuotteen kuvaus

Ruostumattomasta teräksestä valmistetut indeksitapit GN 817.8 on suunniteltu siten, että myös niiden erityisversioita voidaan valmistaa edullisesti pienemmissä erissä.

Indeksitapit voidaan tarvittaessa koneistaa tai käyttäjä voi valmistaa ne yllä olevassa kuvassa esitetyllä tavalla. Ne on koottu uppokantaruuveilla ja näin ollen ne voidaan koota ja purkaa useita kertoja. Kaikki osat toimitetaan irrallisina sarjoina.

Indeksitappeja tyyppi C / CK käytetään silloin, kun tapin täytyy pysyä sisäänvedetyssä asennossa. Tätä varten nuppia käännetään 90º sen jälkeen, kun tappi on vedetty sisään. Ura pitää tapin tässä asennossa.

Tekninen eritelmä

  • Ruostumaton teräsNI AISI 303
    Ohjain, AISI 303
    Lukitusmutteri, AISI 304
  • Jousitappi
    Ruostumaton teräs AISI 303
  • Uppokantaruuvi DIN 7991
    Ruostumaton teräs AISI 304
  • Nuppi
    Muovi (polyamidi PA)
    musta, matta

RoHS

GN 817.8 Ruostumaton teräs - Indeksitapit, irrotettavat luonnos
Piilota tekninen piirros
GN 817.8 Ruostumaton teräs - Indeksitapit, irrotettavat luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Bilman lepoasentoa, ilman lukitusmutteria
BKilman lepoasentoa, lukitusmutterilla
Clepoasennolla, ilman lukitusmutteria
CKlepoasennolla, lukitusmutterilla
Näytä / piilota sarakkeet
d1
Tappi -0,02/-0,05
Reikä H7		l1
Indeksointi
pituus		l2
maks.
isku		d2d3d4 -0,02/-0,1d5kl3l4l5l6l7l8 ±0,1tavainväli A/FJousi
kuorma
N≈
alussa		lopussa
768M 12 x 1,5235M 32020482263117,67146,519
7911M 12 x 1,5235M 320204822627,521,1714625
8810M 16 x 1,5286M 42425582683920,68178,526
81214M 16 x 1,5286M 42425582683425,68178,528
101214M 16 x 1,5287,5M 424305826839,225,48179,538
121517M 20 x 1,5339M 628,53571,5331047,331,313,52211,540

Koonti ja hinta
Pultin läpimitta d1
Isku l1
Tyyppi




Materiaali

Eritelmät

Pultin läpimitta d1
Isku l1
Tyyppi




Materiaali

Valittu osa (Tilausohjeet)

Yhteensä (netto)
15,79 €
plus ALV 3,00 €
brutto 18,79 €
#artikelLagerbestandAnfrageUsa
Paino: 0,048 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73181900
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
