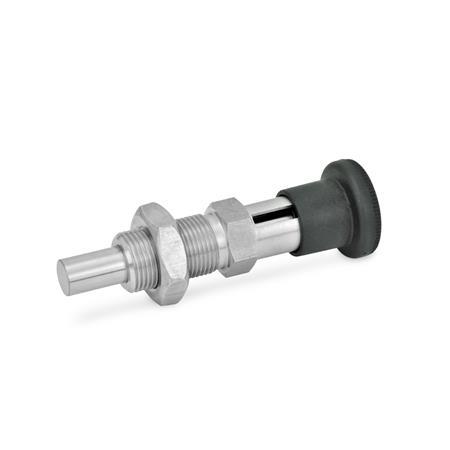

I pistoncini di posizionamento a molla in acciaio INOX GN 817.8 sono stati realizzati per consentire di produrre versioni speciali in piccoli quantitativi e in modo economico.
Se necessario, i perni di posizionamento possono essere lavorati o realizzati dall'utilizzatore come mostrato nel disegno. Sono assemblati con una vite a testa svasata e possono quindi essere montati più volte. Tutte le parti sono fornite in un kit smontato.
I pistoncini di posizionamento a molla tipo C / CK vengono usati nelle applicazioni in cui il puntale deve rimanere in posizione retratta. A tal fine, dopo la retrazione la manopola viene ruotata di 90°. Una scanalatura trattiene il puntale in questa posizione.
Acciaio INOXNI AISI 303
Guida, AISI 303
Controdado, AISI 304
Perno del puntale
Acciaio INOX AISI 303
Vite a testa svasata DIN 7991
Acciaio INOX AISI 304
Manopola
Plastica (poliammide PA)
Colore nero, finitura matt
RoHS
| B | Senza posizione di arresto, senza controdado |
| BK | Senza posizione di arresto, con controdado |
| C | Con posizione di arresto, senza controdado |
| CK | Con posizione di arresto, con controdado |
| d1 Puntale -0,02/-0,05 Foro alesato H7 | l1 Lunghezza di posizionamento | l2 corsa max. | d2 | d3 | d4 -0,02/-0,1 | d5 | k | l3 | l4 | l5 | l6 | l7 | l8 ±0,1 | t | A/F | Carico della molla in N≈ iniziale | \finale |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7 | 6 | 8 | M 12 x 1,5 | 23 | 5 | M 3 | 20 | 20 | 48 | 22 | 6 | 31 | 17,6 | 7 | 14 | 6,5 | 19 |
| 7 | 9 | 11 | M 12 x 1,5 | 23 | 5 | M 3 | 20 | 20 | 48 | 22 | 6 | 27,5 | 21,1 | 7 | 14 | 6 | 25 |
| 8 | 8 | 10 | M 16 x 1,5 | 28 | 6 | M 4 | 24 | 25 | 58 | 26 | 8 | 39 | 20,6 | 8 | 17 | 8,5 | 26 |
| 8 | 12 | 14 | M 16 x 1,5 | 28 | 6 | M 4 | 24 | 25 | 58 | 26 | 8 | 34 | 25,6 | 8 | 17 | 8,5 | 28 |
| 10 | 12 | 14 | M 16 x 1,5 | 28 | 7,5 | M 4 | 24 | 30 | 58 | 26 | 8 | 39,2 | 25,4 | 8 | 17 | 9,5 | 38 |
| 12 | 15 | 17 | M 20 x 1,5 | 33 | 9 | M 6 | 28,5 | 35 | 71,5 | 33 | 10 | 47,3 | 31,3 | 13,5 | 22 | 11,5 | 40 |
