Descripción del producto

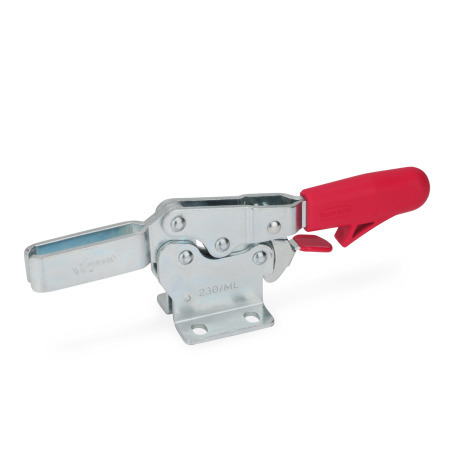

Las bridas de apriete GN 820.3 se bloquean de forma segura mientras están en la posición de apriete, para evitar que se suelten accidentalmente o debido a vibraciones. Para liberar la brida, el bloqueo se desacopla operando con una sola mano.
Funcionan de acuerdo con el principio de la palanca acodada, moviéndose la palanca y el brazo de sujeción en dirección contraria. Necesitan menos espacio para la acción de apriete.
Con los cepos de palanca con brazo de sujeción en horquilla y dos arandelas embridadas (tipo ML) se puede utilizar un tornillo de apriete específico para la aplicación. También se incluye un tornillo de apriete con punta de caucho de neopreno para el tipo MLC.
Los cepos de palanca del tipo OL se pueden utilizar soldando la abrazadera suministrada, de modo que se pueda utilizar un componente de fijación específico de la aplicación.
Especificación
Mecanismo de tensado
Acero
- Piezas de chapa
Acero de cementación C10, zincado, pasivado azul - Pasadores de articulación templados
- Remaches de articulación (para tamaños desde 355 en adelante) en acero endurecido
- Todas las piezas móviles están lubricadas con grasa especial
Empuñadura
Plástico
rojo, resistente a aceites
Abrazadera para tipo OL
- Acero zincado, azul pasivado
Arandelas embridadas GN 898 para tipo ML / MLC
- Acero zincado, azul pasivado
Tornillo de apriete GN 708.1 para tipo MLC
- Acero zincado, azul pasivado
- Pieza de apriete
Caucho de cloropreno (CR)- Dureza 85 Shore A ≈
- vulcanizado
- negro
- Tipo A (tope de presión plano)
RoHS
Accesorio
GN 804 Tornillos de apriete
GN 801.3 Soportes para sensores
GN 801 Soportes para tornillos de apriete (für Form ML)
GN 801.1 Extensores de brazo de sujeción
GN 801.2 Extensores de brazo de sujeción (for Type ML)
GN 809.1 Extensores de brazo de sujeción (for Type OL)
GN 807 Tornillos de apriete (Aciero)
GN 708.1 Tornillos de apriete (Aciero)
GN 802 Tornillos de apriete (Aciero)
GN 903 Tornillos de apriete (Aciero)
