Description du produit

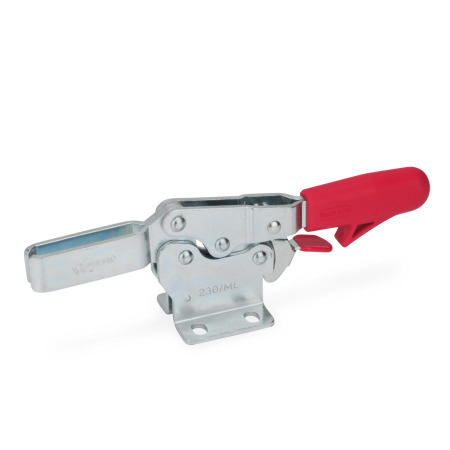

En position serrée, les sauterelles GN 820.3 sont parfaitement verrouillées pour éviter tout relâchement accidentel ou sous l’effet des vibrations. Il suffit de débloquer le dispositif de verrouillage d’une seule main pour desserrer.
Elles fonctionnent selon le principe de la bascule : la manette et la barre de serrage se déplacent dans le sens opposé. Elles nécessitent moins d'espace pour l'action de serrage.
Dans la version à barre en U avec deux rondelles à brides (type ML), les sauterelles peuvent recevoir une vis de serrage spécifique à l'application. Une vis de serrage avec pointe en caoutchouc néoprène est également incluse pour le type MLC.
Les sauterelles de type OL peuvent être utilisées soit en soudant le fermoir qui peut ensuite recevoir un composant de fixation spécifique à l'application.
Spécifications
Mécanisme de tension
Acier
- Pièces en tôle d'acier
Acier de cémentation C10, zingué, passivée bleue - Goupilles de roulement trempées
- Rivets de roulement (à partir de la taille 355) cémentés
- Pièces mobiles lubrifiées avec une graisse spéciale
Poignée
Plastique
Rouge, résistant aux huiles
Fermoir pour type OL
- Acier zingué, finition passivée bleue
Rondelles à collerette GN 898 pour type ML/MLC
- Acier zingué, finition passivée bleue
Vis de serrage GN 708.1 pour type MLC
- Acier, zingué, finition passivée bleue
- Tampon de pression
Caoutchouc, néoprène (CR)
-Dureté 85 Shore A ≈- vulcanisé
- noir
- Type A (zone de pression plane)
RoHS
Accessoire
GN 804 Vis de serrage
GN 801.3 Équerres de montage
GN 801 Supports pour vis de serrage (für Form ML)
GN 801.1 Rallonges de bras de serrage
GN 801.2 Rallonges de bras de serrage (for Type ML)
GN 809.1 Rallonges de bras de serrage (for Type OL)
GN 807 Vis de serrage (Acier)
GN 708.1 Vis de serrage (Acier)
GN 802 Vis de serrage (Acier)
GN 903 Vis de serrage (Acier)
