Tuotteen kuvaus

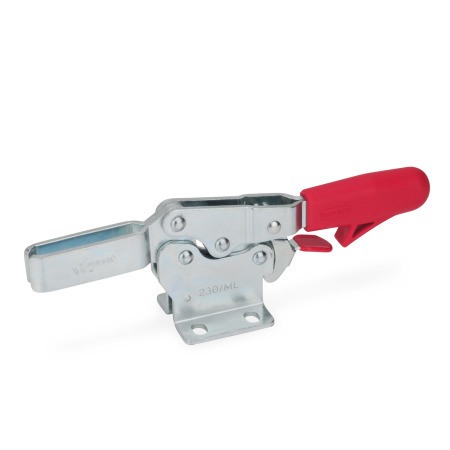

GN 820.3 -lukitsimissa on turvatoiminto, jossa sulkemisen aikana jousikuormitettu turvakoukku takaa turvallisen lukitsemiskytkennän. Se ehkäisee lukitsimen huomaamattoman avautumisen tärinän johdosta tai lukitsimen tahattoman löysäämisen / avaamisen johdosta. Lukitsimen avaamiseksi ja vapauttamiseksi vedä sormisalvasta ylöspäin turvakoukkumekanismin vapauttamiseksi (toimii yhdellä kädellä).
Lukitsimet toimivat vipukytkimen toimintaperiaatteella, vipu ja kiinnitysvarsi liikkuvat vastakkaisiin suuntiin. Kiinnitystoimenpide vaatii vähemmän tilaa.
Haarukkavartisiin lukitsimiin kahdella laipallisella aluslevyllä (tyyppi ML) voidaan sijoittaa sovelluskohtainen lukitusruuvi. Neopreenikumikärjellä varustettu lukitusruuvi sisältyy myös tyyppiin MLC.
Tyypin OL version lukitsimia voi käyttää joko hitsaamalla salpa, johon sen jälkeen voidaan sijoittaa sovelluskohtainen kiinnityskomponentti.
Tekninen eritelmä
Kiristysmekanismi
Teräs
- Peltiosat
Pintakovetettava teräs C 10, sinkitty, sinipassivoitu - Nuorrutetut laakeritapit
- Pintakarkaistut (kokoluokalle 355 ja suuremmille) laakeriholkit
- Liikkuvat osat on voideltu erityisrasvalla
Kahva
Muovi
Punainen, öljynkestävä
Salpa tyypille OL
- Teräs sinkitty, sinipassivoitu
Laipalliset aluslevyt GN 898 tyypille ML / MLC
- Teräs, sinkitty, sinipassivoitu
Lukitusruuvit GN 708.1 tyypille MLC
- Teräs, sinkitty, sinipassivoitu
- Painintyyny
Kumi, neopreeni (CR)- Kovuus 85 shore A ≈
- vulkanoitu
- musta
- Tyyppi A (tasainen painealue)
RoHS
Lisävaruste
GN 804 Lukitusruuvit
GN 801.3 Anturipidikkeet
GN 801 Pidikkeet lukitusruuveille (für Form ML)
GN 801.1 Kiinnitysvarsien pidennysosat
GN 801.2 Kiinnitysvarsien pidennysosat (for Type ML)
GN 809.1 Kiinnitysvarsien pidennysosat (for Type OL)
GN 807 Lukitusruuvit (Teräs)
GN 708.1 Lukitusruuvit (Teräs)
GN 802 Lukitusruuvit (Teräs)
GN 903 Lukitusruuvit (Teräs)
