Piedini di livellamento con snodo sferico GN 638.9 (GST-SV)

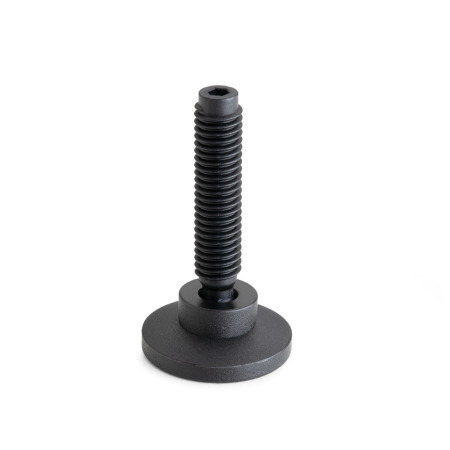

Piedini di livellamento con snodo sferico GN 638.9: Plastica

Original design GST-SV

Descrizione del prodotto

I piedini di livellamento con snodo sferico GN 638.9 sono realizzati in plastica; questo materiale li rende leggeri, resistenti alla corrosione ed elettroisolanti.

Si utilizzano per installare e mettere in piano dispositivi e apparecchiature oppure per esercitare compressione e serraggio.

Lo spintore in plastica impedisce di danneggiare le superfici sensibili.

Insieme allo spintore, il puntale a sfera forma uno snodo sferico che si adatta a superfici di montaggio irregolari o non perpendicolari all’asse della vite. Inoltre evita di trasferire il movimento di rotazione alla superficie di presa durante il serraggio.

I piedini di livellamento con snodo sferico vengono forniti smontati. Il puntale a sfera del perno filettato si incastra facilmente a pressione nello spintore, ma se necessario è possibile rimuoverlo. Il diametro d₃ della sfera è inferiore al diametro della filettatura; questo consente di avvitare il perno filettato sul lato della sfera.

Il carico statico riportato serve come valore indicativo; in base all'applicazione, prendere in considerazione un fattore di sicurezza adeguato.

Specifiche

Spintore
Plastica, poliacetale (POM)
Colore nero, finitura matt

Perno filettato
PlasticaPA, poliammide (PA-HP)

Rinforzo in fibra di vetro
neroSW, RAL 9005, finitura matt

Temperatura di esercizio da -0 °C a +60 °C

RoHS

d₁	d₂	l₁	d₃	l₂	A/F	Carico statico F_s in kN (vedere informazioni)

15	M 6	26	36	46	4,5	7,6	2	0,9
15	M 8	35	45	58	6	7,6	3	1,8
18	M 6	26	36	46	4,5	9,2	2	0,9
18	M 8	35	45	58	6	9,2	3	1,8
21	M 6	26	36	46	4,5	10	2	0,9
21	M 8	35	45	58	6	10	3	1,8
25	M 6	26	36	46	4,5	10,5	3	0,9
25	M 8	35	45	58	6	10,5	3	1,8
32	M 6	26	36	46	4,5	11	3	0,9
32	M 8	35	45	58	6	11	3	1,8
40	M 8	35	45	58	6	13	3	1,8
50	M 8	35	45	58	6	15,5	3	1,8

d₁

d₂

l₁

d₃

l₂

A/F

Carico statico F_s
in kN
(vedere informazioni)
