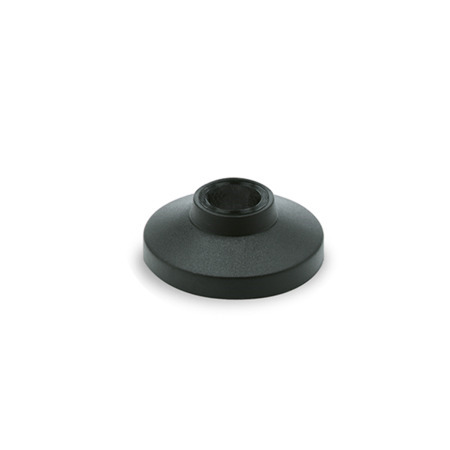

GN 3441 Plaque d'assise Plastique

Les plaques de base GN 3441 en plastique sont légères, résistantes à la corrosion et isolées électriquement. Elles sont utilisées avec les goujons filetés GN 3440 ou les rotules radiales GN 3440.1 pour installer des appareils et des équipements et les mettre à niveau.

Grâce à la forme de la plaque de base, la charge est répartie sur une large surface ; combinée à un plastique de haute qualité, cela permet d'obtenir une capacité de charge statique élevée.

Les goujons filetés ou les rotules radiales peuvent être installés à l'aide d'un maillet à tête souple ou d'une presse. À la livraison, les trous de montage de la plaque de base sont protégés par un mince film en plastique qui peut être aisément transpercé ou perforé.

Les capacités de charge statique indiquées dans le tableau sont données à titre indicatif ; les dépasser peut entraîner une déformation ou une défaillance des composants.

Spécifications

Plaque de base

• Plastique, polyamide (PA), noir matKAS

  • Renforcé de fibre de verre
  • Température de fonctionnement : -30 à +100 °C

• Plastique, polyamide (PA), bleu matVDB
  pour N° d'identification 1 / 2 / 3

  • Renforcé de fibre de verre
  • Température de fonctionnement : -30 à +100 °C
  • Matériau conforme aux exigences de la FDA
  • Visible à l'œil nu
  • RAL 5005

• Plastique, polypropylène (PP), noir matKPS
  pour N° d'identification 1 / 3
  Température de fonctionnement : -0 à +80 °C

Tampon en caoutchouc pour type AG

• Caoutchouc acrylonitrile butadiène (NBR)
  pour les matériaux KAS et VDB
• Caoutchouc EPDM (éthylène-propylène-diène monomère)
  pour le matériau KPS
• Dureté de 70 Shore A
• Noir

RoHS

Accessoire

Goujons filetés GN 3440 (Acier / inox)
Goujons filetés GN 3440 (Plastique)
Rotules radiales GN 3440.1 (Plastique)
