Ailettes de charnière GN 2291

Type: AF - ailette de charnière extérieure
Codage: A - sans alésages

Famille de produits Accessoires pour systèmes de profilés

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen

Notice d'utilisation pour GN 2290

Description du produit

Associés aux kits de boulons GN 2290, les ailettes de charnière GN 2291 permettent de créer différents types de charnières.

À partir d'une longueur d'ailette de charnière de l₂ ≥ 250 mm, des longueurs individuelles peuvent être réalisées en raccourcissant l'ailette de charnière compte tenu des espacements de trous plus importants.

Spécifications

Aluminium
anodisé, couleur naturelleEL

RoHS

Accessoire

Kits de boulons GN 2290
Tasseaux GN 50b
Tasseaux GN 50i
Tasseaux pour rainure en T GN 51b

Sur demande

autres longueurs et espacements de trous
autres finitions

Votre contact

Vous recherchez un partenaire Ganter à proximité ? Veuillez sélectionner le pays.

l₁ Type AF Type AN	Type IF Type IN	l₂	d₁	d₂	d₃	k	l₃	l₄	m₁ Type AF / AN	Type IF / IN	m₂	m₃	m₄	n - 0,3	s₁	s₂

43	50	40	80	250*	400*	6,6	14	8	40	36	43	20,4	27,5	50	50	150	8	3,5	6,5

Service Ganter

Notre équipe de service est disponible du lundi au vendredi de 07:30 à 17:00

+49 7723 6507-100 +49 7723 4659 info@ganternorm.com

Demande de prise de contact téléphonique

Ganter worldwide

Langue

Livrer à

Group Websites

Ganter-Service

Demande de prise de contact téléphonique

Catalogue Ganter

Votre contact

Actualités de Ganter

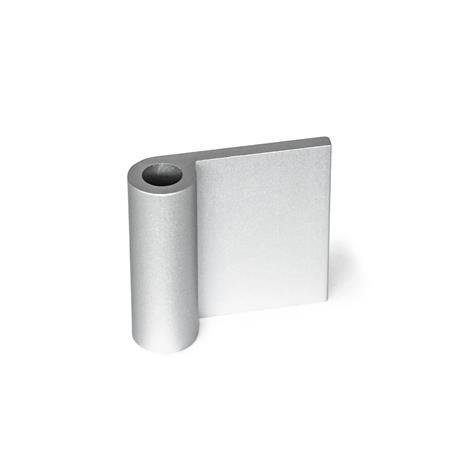

GN 2291 Ailettes de charnière Aluminium, pour profilés en aluminium/éléments de panneau
