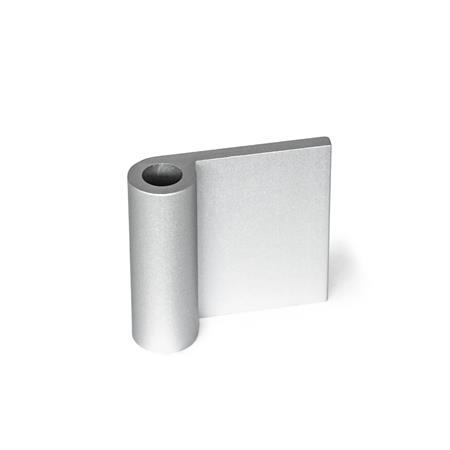

GN 2291 Hojas de bisagra Aluminio, para perfiles / paneles de aluminio

bisagras izquierda/derecha

Se pueden crear bisagras izquierdas o derechas considerando la dirección en la que se insertan los casquillos de cojinete en la hoja de la bisagra.

Montaje en marcos de puerta

Para el montaje de una puerta que deba ser desmontable, deben montarse dos bisagras del mismo tipo en el marco de la puerta.

Si no se ha diseñado la puerta para ser desmontable, esta debe montarse con al menos una bisagra derecha y al menos otra izquierda.

Montaje

1. Coloque el casquillo de cojinete sobre la hoja de la bisagra con la dirección de instalación deseada. A continuación, inserte un tornillo de collar, por ejemplo, un tornillo alomado ISO 7380, en el casquillo de cojinete para proteger su collar de daños al golpear el casquillo para insertarlo.
2. Inserte el casquillo de cojinete golpeándolo hasta que quede aproximadamente 1 mm entre su collar
   y la hoja de la bisagra.
3. Retire las rebabas del casquillo de cojinete utilizando una cuchilla.
4. Golpee el casquillo de cojinete para insertarlo a fondo.
5. Retire el tornillo.
6. Golpee un pasador ranurado para introducirlo en el casquillo de cojinete.
7. Coloque la tapa de cubierta en el lado contrario de la hoja de bisagra.

Inserte los demás casquillos de cojinete siguiendo los puntos 1 a 5.
