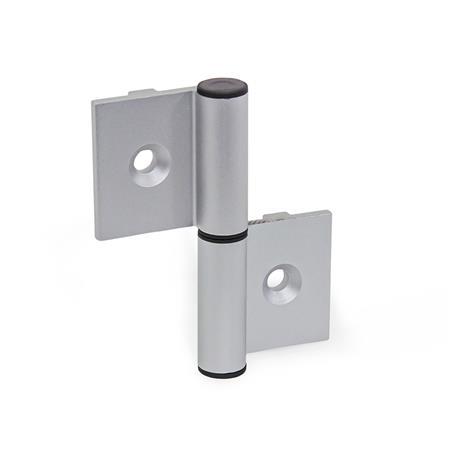

GN 2292 Charnières Auminium, pour profilés aluminium, avec encoche de guidage

Charnières GN 2292: Auminium, pour profilés aluminium, avec encoche de guidage
Type: A - ailettes de charnière extérieures
N° d'identification: C - avec trous fraisés
l2: 82
Accessoires-pour-systemes-de-profiles

Famille de produits Accessoires pour systèmes de profilés

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen
Informations de montage Liste des types de loquets Caractéristiques du plastique Notice d'utilisation pour GN 2290

Description du produit

Les charnières GN 2292 sont fabriquées à partir de profilés en aluminium laminé et sont utilisées sur les portes et les couvercles, par exemple.

Compte tenu de l'ailette de charnière extérieure, les charnières de type A, permettent un montage avec un très petit intervalle de porte. Le type I est fixé dans l'intervalle de porte. Les vis de montage sont donc inaccessibles et protégées du vandalisme lorsque la porte est fermée.

Les charnières sont fournies séparément et doivent être montées selon les instructions fournies. Toute combinaison de charnière peut être réalisée grâce à la conception modulaire et aux accessoires disponibles.

Spécifications

Ailettes de charnière
Aluminium
anodisé, couleur naturelleELEL

Douille de palier/Capuchon
Plastique, polyamide (PA)
gris graphite, RAL 7024

Goupille taraudée ISO 8741
Acier
zingué, passivé bleu

RoHS

Accessoire

Kits de boulons GN 2290
Ailettes de charnière GN 2291
Tasseaux GN 50b
Tasseaux GN 50i
Tasseaux pour rainure en T GN 51b

Sur demande

autres longueurs et espacements de trous

  • autres finitions
GN 2292 Charnière, auminium, pour profilés aluminium, avec encoche de guidage schéma
Masquer schéma technique
GN 2292 Charnière, auminium, pour profilés aluminium, avec encoche de guidage schéma

Options d'article/Tableau

Type

Aailettes de charnière extérieures
Iailettes de charnière intérieures

Codage

Cavec trous fraisés
Afficher/Masquer colonnes
l1
Type A
Type I		l2d1d2kl3l4l5m1
Type A
Type I		m2m3m4n -0,3s1s2
7286826,6144040364340,85542--83,56,5
72861626,6144080364340,855-503283,56,5

Configuration et prix
l1 (Type A)
l1 (Type I)
l2
Type


N° d'identification

Finition
anodisé, couleur naturelle
l1 (Type A)
l1 (Type I)
l2
Type


N° d'identification

Finition
anodisé, couleur naturelle

Informations de montage
a95d5f1a-3eca-43fc-83ef-13236da6dc53

'charnières gauches/droites

Le sens des charnières (gauche ou droit) peut être déterminé par le sens d'insertion des douilles de palier dans l'ailette de charnière.
72e69018-fca2-42d7-82fe-cfb621325b2f

Montage sur encadrements de porte

Pour monter une porte qui doit être amovible, deux charnières du même type doivent être fixées à l'encadrement de la porte.

Si la porte n'est pas censée être amovible, elle doit être montée avec au moins une charnière droite et au moins une charnière gauche.
4ab8bd66-2f7b-4f49-b481-1bd920baf9e0

Montage

  1. Placez la douille de palier dans le sens d'installation souhaité sur l'ailette de charnière. Insérez ensuite une vis à collerette (vis ISO 7380 à tête bombée, par exemple) dans la douille de palier pour éviter d'endommager la collerette de la douille lors du martelage.
  2. Frappez la douille de roulement jusqu'à laisser environ 1 mm entre le collier de la douille de roulement
    et l'ailette de charnière.
  3. Éliminez les bavures sur la douille de palier à l'aide d'un couteau.
  4. Enfoncez intégralement la douille de palier.
  5. Retirez la vis.
  6. Enfoncez une goupille taraudée dans la douille de palier.
  7. Placez le capuchon sur le côté opposé de l'ailette de charnière.

Insérez les autres douilles de palier en procédant comme indiqué aux points 1 à 5.

Informations de sécurité

Les indications figurant dans le mode d'emploi doivent être respectées lors de l'installation, de la mise en service et de l'utilisation. Elles sont jointes au produit et fournies sous forme électronique dans la page du produit sur ganternorm.com.

Pièce sélectionnée (Comment commander)

Total (net)
11,95 €
plus TVA 2,27 €
brute 14,22 €
Poids: 0,066 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
76169990
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 € -> 10 % de réduction
à partir de 300,00 € -> 20 % de réduction
à partir de 400,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Créer une liste de projets
Enregistrer comme favori
Recommander un produit

Disponibilité des stocks
