GN 5862 Nostokoukut Stahl

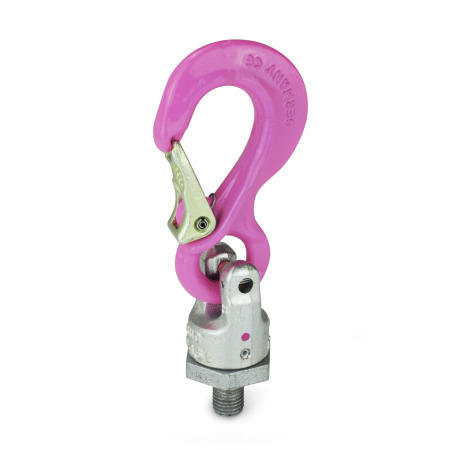

Nostokoukut GN 5862: Stahl
Kuormituskapasiteetti ja turvallisuusohjeet Käyttöohjeet GN 5862

Tuotteen kuvaus

GN 5862 -nostokoukut pyörivät kuulalaakereiden avulla. Vapaasti pyörivän koukun ansiosta pultit voivat kannattaa kuormaa kaikissa vetosuunnissa.

Taulukossa ilmoitettu luokiteltu kuormituskapasiteetti on merkitty selkeästi laakerikehykseen. Se viittaa vastakkaisella puolella lueteltujen kuormatyyppien epäedullisimpaan kuormitukseen.

GN 5862 -nostokoukut täyttävät konedirektiivin 2006/42/EY vaatimukset ja ne ovat vastaavien alan järjestöjen testaamia.

Integroitu RFID-transponderi merkitsee ja yksilöi selkeästi raksin ja nostolaitteen, esim. määräysten mukaisen säännöllisen tarkastuksen yhteydessä.

Käyttöohjeista löytyy lisää ohjeita, ja ne toimitetaan kaikkien nostokoukkujen mukana (ks. myös osoitteessa www.ganternorm.com/en/service).

Tekninen eritelmä

  • Koukku
    Teräs 1.6540
    • erikoislujaksi karkaistu
    • 100 % sähkömagneettisesti vetolujuustestattu
    • muovipinnoitettu, vaaleanpunainen
  • Turvasalpa
    Teräs 1.6541
    • taottu
    • erikoislujaksi karkaistu
    • 100 % sähkömagneettisesti vetolujuustestattu
  • Laakerikehys
    Teräs 1.6541
    • taottu
    • erikoislujaksi karkaistu
    • 100 % sähkömagneettisesti vetolujuustestattu
    • sinkitty, sinipassivoitu
  • Kierretappi
    Teräs, erikoislujaksi karkaistu
    Pinta: Delta Tone

RoHS

Tilauksesta

muut ruuvien pituudet I

GN 5862 Nostokoukut luonnos
Piilota tekninen piirros
GN 5862 Nostokoukut luonnos

Tuotevaihtoehdot / Taulukko
Näytä / piilota sarakkeet
d1Pituus ld2eh1h2h3h4h5k1k2k3k4csKiristys-
momentti
Nm		Nimellinen
kuorma
t
M 12184,840129116754149125325821836100,63
M 16247,4461661469749631673321052541301,50
M 20309,66121518712661782095421363055702,50
M 243612,1782632271507796261185216335701504,00
M 304515,69530426717493119301355718940852255,00
M 365419100359310208102137361616822748904108,00

Koonti ja hinta
Kierre d1
Pituus l
Kierre d1
Pituus l

Kuormituskapasiteetti

Asennus-
menetelmä

 a7f0a099-726a-4bc9-b052-5839c67454ca 69e796ed-03ad-40e0-aee9-6d734b9bae52 4a9f2465-bd4d-4629-80ed-2c11d2feedd2 0b85a4bf-b0e7-4408-a3e5-fa197e2669d1 a007e429-29ef-4eb4-9c9d-dd2d7718d267 5db23a50-a7b9-4759-a11a-8ff0590d0af9 25acd8f2-6f49-449b-8f3f-993929ad4630 cf77382d-84aa-4ce3-b4fa-36ffb022f80a

Lkm

1

1

2

2

2

2

2

3 ja 4

3 ja 4

3 ja 4

Kaltevuus-
kulma

0°

90°

0°

90°

0° - 45°

45° - 60°

asymmetrinen

0° - 45°

45° - 60°

asymmetrinen

Tekijä

1

1

2

2

1,4

1

1

2,1

1,5

1

M 12

0.63 t

0.63 t

1.26 t

1.26 t

0.88 t

0.63 t

0.63 t

0.63 t

0.95 t

0.63 t

M 16

1.50 t

1.50 t

3.00 t

3.00 t

2.10 t

1.50 t

1.50 t

3.15 t

2.25 t

1.50 t

M 20

2.50 t

2.50 t

5.00 t

5.00 t

3.50 t

2.50 t

2.50 t

5.25 t

3.75 t

2.50 t

M 24

M 24

M 24

8.00 t

8.00 t

5.60 t

4.00 t

4.00 t

8.40 t

6.00 t

4.00 t

M 30

6.70 t

5.00 t

13.40 t

10.00 t

7.00 t

5.00 t

5.00 t

10.50 t

7.50 t

5.00 t

M 36

10.00 t

8.00 t

20.00 t

16.00 t

11.20 t

8.00 t

8.00 t

16.80 t

12.00 t

8.00 t

Turvallisuusohjeet

Yllä olevassa kuormituskapasiteettitaulukossa ilmoitetaan maksimikuormat metrisinä tonneina nostosilmukan tyypin tekijänä ja käyttölämpötilassa -40 ºC - +200 ºC, jossa turvallisuuskerroin 4 on huomioitu kaikissa arvoissa.
Käyttöohjeista löytyy lisää ohjeita, ja ne toimitetaan kaikkien nostokoukkujen mukana.
Nostokoukkuja GN 5862 voi käyttää ainoastaan silloin, kun pultataan materiaalista riippuvaan minimiruuvaussyvyyteen, ja jos pultin kosketuspinta on tasainen ja kiinnitettynä suorakulmassa kierteiseen reikään.
Mikäli nostokoukku asennetaan paikalleen pysyvästi, sen täytyy päästä kääntymään vapaasti 360º, eikä se saa tukeutua reunoihin tai muihin kiinnittimiin, esim. nosturikoukkuihin. Nostokoukut eivät sovellu pysyvään kiertoliikkeeseen kuormitettuina.

 1f93acb8-d0d2-4fae-98d3-bc65f17501dc

Valittu osa (Tilausohjeet)

Yhteensä (netto)
156,70 €
plus ALV 29,77 €
brutto 186,47 €
Varastossa
Paino: 0,400 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73269094
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
