GN 5861 Nostosilmukat Teräs, hitsattava

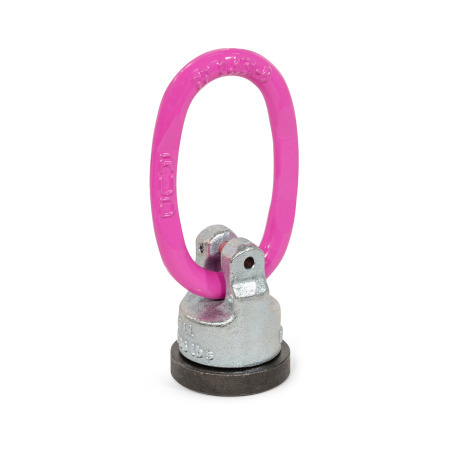

Nostosilmukat GN 5861: Teräs, hitsattava

Käyttöohjeet GN 5861

Tuotteen kuvaus

GN 5861 -nostosilmukat kiertyvät kuulalaakerien avulla ja niitä käytetään erillisten nosto- ja kiinnitystarvikkeiden kanssa. Ne hitsataan esimerkiksi kuormitusta kantaviin laitteisiin tai suoraan itse kuormaan ja ne pystyvät absorboimaan kuormat missä tahansa suunnassa. Kiinnitys on helppoa silmukan suuren koon takia.

Nimellinen kuormituskapasiteetti on merkitty silmukkaan. GN 5861 -nostosilmukat ovat konedirektiivin 2006/42/EY ja DGUV:n GS-HM-36-sääntöjen mukaisia.

Tekninen eritelmä

Silmukkarengas
Teräs 1.6541

Taottu
Erikoislujaksi karkaistu
Täysin murtumatestattu sähkömagneettisesti
EN 1677-1:n mukaan
Jauhepinnoitettu, vaaleanpunainen

Laakerikehys
Teräs 1.6541

Taottu
Erikoislujaksi karkaistu
Täysin murtumatestattu sähkömagneettisesti
EN 1677-1:n mukaan
Sähkösinkitty

Hitsattava laippa
Teräs 1.6541

Erikoislujaksi karkaistu
Täysin murtumatestattu sähkömagneettisesti
EN 1677-1:n mukaan

RoHS

GN 5861 Nostosilmukat, teräksiset, hitsattavat luonnos

Piilota tekninen piirros

GN 5861 Nostosilmukat, teräksiset, hitsattavat luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

R	Ovaalirenkaalla

Näytä / piilota sarakkeet

d	h₁	h₂	h₃ ≈	h₄ ≈	k₁	k₂	k₃	k₄ ≈	Nimellinen kuormituskapasiteetti t (WLL)

40	114	105	56	49	9	53	35	79	0,63
46	126	115	53	62	11	57	35	81	1,5
61	148	135	57,5	78,5	13	66	44	93	2,5
78	188	172	74	98	16	77	50	117,5	4
95	242	223	103,5	119,5	19	98	60	158	5
100	266	242	107	135	24	113	65	169,5	8

Koonti ja hinta

Kuormituskapasiteetti

00e21e16-84ad-4f3c-be63-816ddc371766

Näytä / piilota sarakkeet

Läpimitta d	Nimellinen kuormituskapasiteetti t (WLL)	F₁ maks. t	F₂ maks. t

40	0,63	0,63	0,63
46	1,5	1,5	1,5
61	2,5	2,5	2,5
78	4	4	4
95	5	6,7	5
100	8	10	8

Määritetyt kuorma-arvot pätevät vain käyttölämpötila-alueella –40...+200 °C. Lisätietoja käyttöohjeissa.

Kuluminen / Käyttöikä / Turvaohjeet

5ae31505-8fa1-44c9-b99b-2848f7a0f7e1

Jos osa on kulunut yli 10 % poikkileikkauspinnasta, nostopiste on kulunut loppuun ja se on käyttöikänsä päässä.

Jos nostosilmukka on taittunut tai siinä on vaurioiden tai murtumien merkkejä, sitä ei ole enää turvallista käyttää. Molemmissa tapauksissa kiinnityspiste on vaihdettava.

Asentamisen, käytön aloittamisen ja käytön aikana tulee noudattaa käyttöohjeiden tietoja. Ohjeet toimitetaan tuotteen mukana ja ne on saatavilla digitaalisessa muodossa osoitteessa ganternorm.com.

Kiinnitys-/hitsausohjeet

51d22e6b-9f01-4316-bdcf-331074a626a8

Näytä / piilota sarakkeet

Läpimitta d	Hitsaussauman koko

40	`a4`
46	`a5`
61	HY 3 + a5
78	HY 3 + a6
95	HY 3 + a8
100	HY 3 + a10

Hitsauksen saa suorittaa vain ISO 9606-1 -standardin mukainen valtuutettu hitsaaja.

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

119,56 €

plus ALV 22,72 €
brutto 142,28 €

Varastossa

Paino: 0,350 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

73269098

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
