GN 5861 Grilletes de izado Acero, para soldar

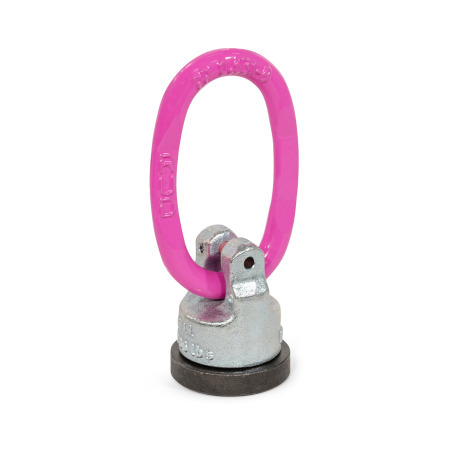

Grilletes de izado GN 5861: Acero, para soldar
Instrucciones de uso GN 5861

Descripción del producto

Los grilletes de izado GN 5861 giran mediante un cojinete de bolas y es anneaux de levage ación y amarre independientes. Se sueldan a equipos sometidos a carga, o directamente sobre la propia carga, y absorben fuerzas en cualquier dirección. El anillo grande facilita la fijación

La capacidad de carga nominal se indica en el anillo. Los cáncamos GN 5861 cumplen la Directiva de máquinas 2006/42/CE y las normas GS-HM-36 de DGUV.

Especificación

Anillo
Acero 1.6541

  • Forjado
  • Templado de alta resistencia
  • 100 % probado contra fractura electromagnéticamente
    conforme a EN 1677-1
  • Revestimiento de plástico, rosa

Carcasa del cojinete
Acero 1.6541

  • Forjado
  • Templado de alta resistencia
  • 100 % probado contra fractura electromagnéticamente
    conforme a EN 1677-1
  • Zincado galvánico

Brida para soldar
Acero 1.6541

  • Templado de alta resistencia
  • 100 % probado contra fractura electromagnéticamente
    conforme a EN 1677-1

RoHS

GN 5861 Grilletes de izado, acero, para soldar Esquema
Ocultar dibujo técnico
GN 5861 Grilletes de izado, acero, para soldar Esquema

Opciones del artículo / Tabla

Tipo

RCon anillo ovalado
Mostrar / ocultar columnas
dh1h2h3 ≈h4 ≈k1k2k3k4 ≈Capacidad de carga nominal
en t (WLL, SF 4:1)
40114105564995335700,63
461261155362115735701,5
6114813556,578,5136640802,5
7818817274981677451014
95242223103,5119,51998601375
10026624210713524113651458

Estructura y precio
d
Tipo

d
Tipo

Capacidad de carga
00e21e16-84ad-4f3c-be63-816ddc371766
Mostrar / ocultar columnas
dElevación
F1
máx. en t
F2
máx. en t		Amarrado
Capacidad máxima de amarrado
en daN (LC, SF 2:1)
400,630,631260
461,51,53000
612,52,55000
78448000
956,7510000
10010816000

Los cáncamos son adecuados tanto para operaciones de izado como de amarre. Se permite cambiar entre los dos tipos de uso sin restricciones, siempre que no se supere la capacidad de carga admisible (WLL) durante el amarre. Si los cáncamos se utilizan exclusivamente como puntos de amarre, pueden cargarse superando la capacidad de carga admisible y hasta la capacidad de amarre máxima (LC).

Los valores de carga especificados se aplican a un rango de temperaturas de trabajo de -40 °C a +200 °C.

Instrucciones de soldadura
51d22e6b-9f01-4316-bdcf-331074a626a8
Mostrar / ocultar columnas
Diámetro dTamaño de la costura de soldadura
40a4
46a5
61HY 3 + a5
78HY 3 + a6
95HY 3 + a8
100HY 3 + a10

La soldadura debe realizarse únicamente mediante una soldadora que cumpla la norma ISO 9606-1.

Información de seguridad

Durante la instalación, el funcionamiento inicial y el uso debe observarse la información contenida en las instrucciones de uso. Estas se encuentran junto al producto o se proporcionan en formato digital en la página del producto, en ganternorm.com.

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
119,56 €
más IVA 22,72 €
bruto 142,28 €
Peso: 0,350 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
73269098
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 200,00 € -> 10 % descuento
desde 300,00 € -> 20 % descuento
desde 400,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Crear lista de proyectos
Guardar como favorito
Recomiende un producto

Disponibilidad de existencias

  • 6 unidades entregables en 1-2 días
  • Para pedidos de 7 unidades o más, póngase en contacto con nosotros para informarse sobre el plazo de entrega.
