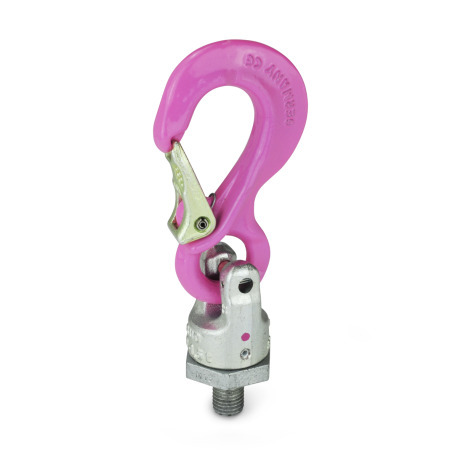

Los ganchos de carga GN 5862 giran sobre cojinetes de bolas. El gancho de rotación libre puede sujetar cargas en cualquier dirección de tracción permitida.
La capacidad de carga nominal que se indica en la tabla está claramente marcada en el alojamiento del cojinete. Corresponde a la aplicación de carga más desfavorable de los tipos de carga listados.
Los ganchos de carga GN 5862 cumplen con la Directiva de máquinas 2006/42/CE y han sido aprobados por asociaciones profesionales.
El transpondedor RFID integrado indica e identifica claramente la eslinga y el mecanismo de elevación, por ejemplo, durante las inspecciones regulares exigidas.
Gancho
Acero 1.6540
Gatillo
Acero 1.6541
Carcasa del cojinete
Acero 1.6541
Espárrago roscado
Acero, revenido, alta resistencia a la tracción
Acabado: Delta Tone
RoHS
otras longitudes de tornillo l
| d1 | Longitud l | d2 | e | h1 | h2 | h3 | h4 | h5 | k1 | k2 | k3 | k4 | c | s | Par de apriete en Nm | Carga nominal en t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 12 | 18 | 4,8 | 40 | 129 | 116 | 75 | 41 | 49 | 12 | 53 | 25 | 82 | 18 | 36 | 10 | 0.63 |
| M 16 | 24 | 7,4 | 46 | 166 | 146 | 97 | 49 | 63 | 16 | 73 | 32 | 105 | 25 | 41 | 30 | 1.50 |
| M 20 | 30 | 9,6 | 61 | 215 | 187 | 126 | 61 | 78 | 20 | 95 | 42 | 136 | 30 | 55 | 70 | 2.50 |
| M 24 | 36 | 12,1 | 78 | 263 | 227 | 150 | 77 | 96 | 26 | 118 | 52 | 163 | 35 | 70 | 150 | 4.00 |
| M 30 | 45 | 15,6 | 95 | 304 | 267 | 174 | 93 | 119 | 30 | 135 | 57 | 189 | 40 | 85 | 225 | 5.00 |
| M 36 | 54 | 19 | 100 | 359 | 310 | 208 | 102 | 137 | 36 | 161 | 68 | 227 | 48 | 90 | 410 | 8.00 |
|
Método de |
|
|
|
|
|
|
|
|
|||
|
Cantidad |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
3 y 4 |
3 y 4 |
3 y 4 |
|
|
Ángulo de |
0° a 7° |
90° |
0° a 7° |
90° |
0° a 45° |
45° a 60° |
asim. |
0° a 45° |
45° a 60° |
asim. |
|
|
Factor |
1 |
1 |
2 |
2 |
1,4 |
1 |
1 |
2,1 |
1,5 |
1 |
|
|
M 12 |
0.63 t |
0.63 t |
1.26 t |
1.26 t |
0.88 t |
0.63 t |
0.63 t |
0.63 t |
0.95 t |
0.63 t |
|
|
M 16 |
1.50 t |
1.50 t |
3.00 t |
3.00 t |
2.10 t |
1.50 t |
1.50 t |
3.15 t |
2.25 t |
1.50 t |
|
|
M 20 |
2.50 t |
2.50 t |
5.00 t |
5.00 t |
3.50 t |
2.50 t |
2.50 t |
5.25 t |
3.75 t |
2.50 t |
|
|
M 24 |
M 24 |
M 24 |
8.00 t |
8.00 t |
5.60 t |
4.00 t |
4.00 t |
8.40 t |
6.00 t |
4.00 t |
|
|
M 30 |
6.70 t |
5.00 t |
13.40 t |
10.00 t |
7.00 t |
5.00 t |
5.00 t |
10.50 t |
7.50 t |
5.00 t |
|
|
M 36 |
10.00 t |
8.00 t |
20.00 t |
16.00 t |
11.20 t |
8.00 t |
8.00 t |
16.80 t |
12.00 t |
8.00 t |
|
|
La tabla de capacidades de carga que aparece arriba muestra las cargas máximas en toneladas métricas como factor del tipo de anillo de carga y a una temperatura operativa de entre –40 °C y 200 °C, con un coeficiente de seguridad de 4 para todos los valores. |
|
||||||||||
