GN 116.1 Kiertolukot Sinkkivalu, toiminta käyttöelementeillä / hylsyavaimilla

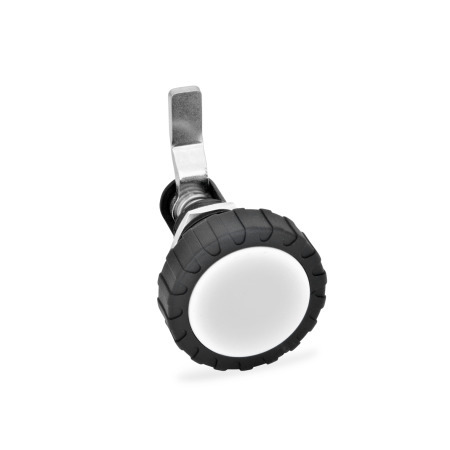

Kiertolukot GN 116.1: Sinkkivalu, toiminta käyttöelementeillä / hylsyavaimilla
Tyyppi: RG - Toiminta pyälletyllä nupilla
Luettelo salpatyypeistä Muovin ominaisuudet

Tuotteen kuvaus

GN 116.1 -kiertolukoissa on sulkumekanismi, joka välittää käyttöelementin tai hylsyavaimen kiertoliikkeen 90º käännökseen ja sitten salvan varren 12 mm (kulkuetäisyys) aksiaaliseen liikkeeseen. Tämä rakenne mahdollistaa laajat sulkuliikkeet yksittäisillä avainväleillä, esim. tiivistekohdissa.

Erilaisilla kammilla varustetut salvat kattavat kiinnitysalu A1...A5 välillä 4-46 mm. Valitut asteikot varmistavat laajan limityksen kiinnitysalueiden välillä.

Lukitusruuvin sallittu kiristysmomentti on 2 Nm, jonka ansiosta salvan varren aksiaalinen sulkuvoima on noin 300 N.

Tekninen eritelmä

Lukkokotelo
Sinkkivalu
muovipinnoitettu
musta, RAL 9006, teksturoitu viimeistely

Kahva tyypeille RG
Muovi, polyamidi (PA)

  • Käyttölämpötila enintään 130 °C
  • musta, matta
  • Suojakansi
    vaaleanharmaa, matta

Muut osat
Teräs
sinkitty, sinipassivoitu

RoHS

Lisävaruste

GN 119.2 Hylsyavaimet
GN 120.1 Avauskahvat

GN 116.1 Kiertolukot, sinkkivalu, toiminta käyttöelementeillä / hylsyavaimilla luonnos
Piilota tekninen piirros
GN 116.1 Kiertolukot, sinkkivalu, toiminta käyttöelementeillä / hylsyavaimilla luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

RGToiminta pyälletyllä nupilla
VK7Toiminta neliökaralla A/F7
VK8Toiminta neliökaralla A/F8
DKKolmion kanssa
SK6kuusiolla
VDEToiminta kaksoiskärjellä
Näytä / piilota sarakkeet
Kiinnitysalue A1 ... A5
(Ovi paksuus + kehyksen paksuus)
A 1 (4...16)A 2 (11...23)A 3 (19...31)A 4 (27...39)A 5 (34...46)
Näytä / piilota sarakkeet
b maks.Pituus l ≈b maks.Pituus l ≈b maks.Pituus l ≈b maks.Pituus l ≈b maks.Pituus l ≈
69,5109,512-12201215

Koonti ja hinta
Tyyppi






Kiinnitysalue A KB
Tyyppi






Kiinnitysalue A KB

Asennus- ja kokoonpano-ohjeet
aa25c43d-03d7-469a-a961-bf6742c967ae

Kääntämällä salpaa myötäpäivään (oikealle), salvan varsi kääntyy ensin 90 astetta ja siirtyy sen jälkeen lukitusasentoon.

Kun kääntämistä jatketaan kierteen nousu (M 10 kierre) saa salvan varren liikkumaan enintään 12 mm aksiaaliseen suuntaan, kunnes se lopulta puristaa oven kehystä vasten.

Kun salpa avataan kääntämällä vastapäivään (vasemmalle), salvan varsi liikkuu takaisinpäin ja vapauttaa sitten oven, kun sitä käännetään jälleen 90º.

90º kääntymiseen tarvittava kitka luodaan työntöjousella.

Asennusta varten mitoita oven reiän läpimitta vastapuolen piirroksessa esitetyllä tavalla.

Salpa työnnetään reiän läpi etupuolelta, jolloin salvan varren tulee olla aksiaalisesti avoimessa loppuasennossa ja suurin piirtein kääntöalueen keskellä. Sen jälkeen asennusmutteri voidaan työntää salvalle takaa käsin ja pultata paikalleen.

Asennusreikä tehdään ovipaneeliin yleensä lävistämällä tai laserkoneistuksella sarjatuotannossa.

Valittu osa (Tilausohjeet)

Yhteensä (netto)
20,15 €
plus ALV 3,83 €
brutto 23,98 €
sis. materiaaliveloituksen: 0,10 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,142 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
83089000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Crear lista de proyectos
Tallenna suosikkina
Suosittele tuotetta

Varastotilanne

  • 258 kpl toimitettavissa 1-2 päivässä
  • Jos tilaat vähintään 259 kpl, ota meihin yhteyttä toimitusajan osalta.
