Description du produit

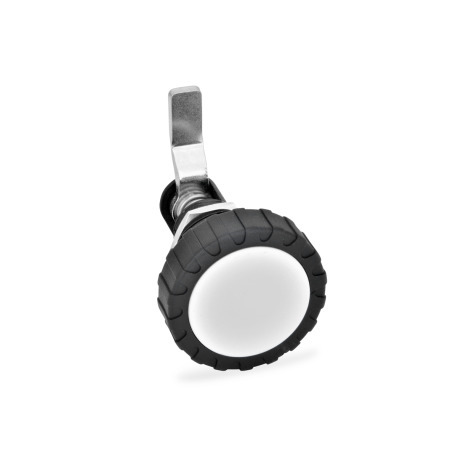

Les loquets à compression GN 116.1 ont un mécanisme de fermeture qui transforme le mouvement rotatif de l'élément d'actionnement ou de la clé à douille en une rotation de 90°, puis en un mouvement axial de 12 mm (distance de déplacement) du bras de verrouillage. Cette configuration permet de grandes courses de fermeture dans différents espacements de clé, p. ex. par rapport à des joints.
Les loquets avec différentes manivelles couvrent une plage de serrage A1...A5 de 4 à 46 mm.
La gradation proposée assure un large chevauchement entre les plages de serrage.
Avec un couple de serrage admissible de 2 Nm pour la vis de serrage, la force de fermeture axiale du bras de verrouillage est d'environ 300 N.
Spécifications
Logement de verrou
Zinc moulé sous pression
plastifié
noir, RAL 9006, finition texturée
Poignée pour type RG
Plastique, Polyamide (PA)
- Température de fonctionnement jusqu'à 130 °C
- noire, mate
- Capuchon
gris clair, mat
Autres pièces
Acier
zingué, passivé bleu
RoHS
