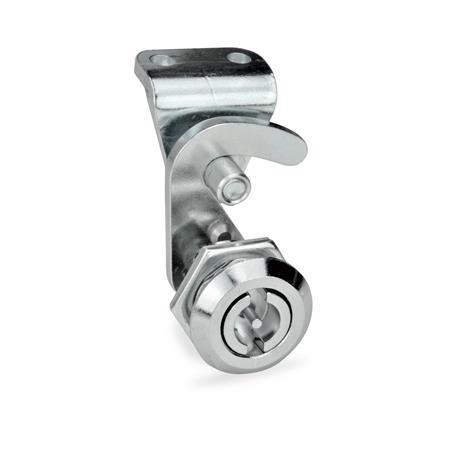

GN 115.8 Koukkutyyppiset salpalukot Sinkkivalu, toiminta hylsyavaimella

Koukkutyyppiset salpalukot GN 115.8: Sinkkivalu, toiminta hylsyavaimella
Pinta, kohdistusrengas: CR - kromattu
Tyyppi: VDE - Toiminta kaksoiskärjellä
Tunnistenro.: 2 - salvan kannakkeella
Asennus- ja kokoonpano-ohjeet

Tuotteen kuvaus

Koukkutyyppisiä salpalukkoja GN 115.8 koukulla ja salvan kannakkeella käytetään pääasiassa liukuovissa ja luukuissa. Lukitseminen tapahtuu radiaalisesti kiertoakseliin nähden, minkä ansiosta tuotteella on lukuisia eri käyttömahdollisuuksia.

Koukkutyyppiset salpalukot GN 115.8 toimitetaan irrallisella salvalla.

Tekninen eritelmä

Lukkokotelo
Sinkkivalu

Kohdistusrengas

  • kromattuCRCR
  • muovipinnoitettu
    Musta, RAL 9005, teksturoitu viimeistelySWSW

Kaikki muut osat
Teräs, sinkitty, sinipassivoitu

Suojausluokka IP 65

RoHS

Lisävaruste

Hylsyavaimet GN 119.2
Suojakannet GN 120
Avauskahvat GN 120.1

Tilauksesta

  • Koukkutyyppiset salpalukot muulla koukun etäisyydellä A
  • Koukku muulla kääntösäteellä R
GN 115.8 Koukkutyyppiset salpalukot, sinkkivalu, toiminta hylsyavaimella luonnos
Piilota tekninen piirros
GN 115.8 Koukkutyyppiset salpalukot, sinkkivalu, toiminta hylsyavaimella luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

DKKolmion kanssa
VK7Toiminta neliökaralla A/F7
VK8Toiminta neliökaralla A/F8
SCHToiminta uralla
VDEToiminta kaksoiskärjellä

Koukkuversio

H1Kääntösäde R=28

Tunnistenro.

1ilman salvan kannaketta
2salvan kannakkeella
Näytä / piilota sarakkeet
Koukun etäisyys Adh
18284

Koonti ja hinta
Tyyppi





Koukun etäisyys A
Koukkuversio

Pinta, kohdistusrengas
kromattu
Musta
Tunnistenro.


Eritelmät







Tyyppi





Koukun etäisyys A
Koukkuversio

Pinta, kohdistusrengas
kromattu
Musta
Tunnistenro.


Asennus- ja kokoonpano-ohjeet
f91a7476-1a37-4ddd-8cbf-172a688496a5

Asennusta varten tee reikä oveen, suojukseen tai luukkuun kaaviokuvassa esitetyllä tavalla.

Asennusreikä tehdään ovipaneeliin yleensä lävistämällä tai laserkoneistuksella sarjatuotannossa.

Asennusreiän läpimitta voidaan asettaa myös poraamalla tai jyrsimällä vastakkaisissa piirroksissa osoitetulla tavalla.

Pienillä sarjoilla ja alle 2 mm teräspeltien tapauksessa Peltilävistimet GN 123 on oikea työkaluvalinta.

Koukun voi kiinnittää salpaan vasta sitten, kun lukkokotelo on asennettu ovipaneeliin.

Salvan kannakkeen pulttia voi siirtää pystysuoraan urassa ± 5 mm, jolloin salvan säätäminen on helpompaa asennuksen aikana.

Pultin pitäisi ihanteellisesti olla kiertoakselin tasolla lukittaessa, kuten kuvassa on esitetty. Sivusuuntainen enintään 4 mm poikkeama ei vaikuta asianmukaiseen toimintaan.

Koukun kääntökulma on yleensä rajoitettu 90 asteeseen. Irrallisena toimitetun kosketusnastan asennuksesta riippuen lukitseminen tapahtuu kääntämällä vasemmalle tai oikealle. Ilman kosketusnastaa koukkua voidaan kääntää 360 astetta.
c4b93de0-bd64-48e5-9022-fdbc4dda1733

Valittu osa (Tilausohjeet)

Yhteensä (netto)
8,08 €
plus ALV 1,54 €
brutto 9,62 €
Varastossa
sis. materiaaliveloituksen: 0,05 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,100 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
