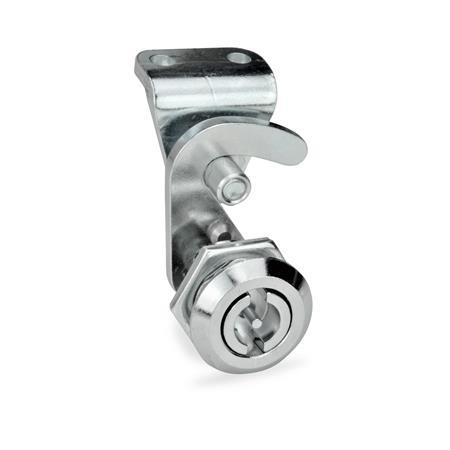

GN 115.8 Cierres de gancho Zamac, accionamiento con llave de vaso

Durante el montaje, realice el diámetro del orificio en la puerta tal como se muestra en el dibujo.

El diámetro del orificio para la instalación en la hoja de la puerta suele realizarse mediante punzonado o mecanizado láser cuando se trata de producción en serie.

También se puede realizar el diámetro del orificio de montaje taladrando o mecanizando como se muestra en el dibujo.

Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los Punzones para chapa GN 123 son la herramienta adecuada.

El gancho solo se puede unir al elemento de cierre después de instalar el alojamiento de la cerradura en la hoja de la puerta.

El perno del soporte de cierre se puede mover ± 5 mm verticalmente dentro de una ranura, lo que facilita el ajuste del cierre durante la instalación.

De forma ideal, el perno deberá quedar en el plano del eje rotacional una vez bloqueado, como se muestra. Una desviación lateral máxima de 4 mm no impide un correcto funcionamiento del mecanismo.

El ángulo de rotación del gancho normalmente está limitado a 90°. Dependiendo del montaje del pasador de contacto, que se suministra flojo, la acción de cierre se realiza girando a la derecha o a la izquierda. Sin el pasador de contacto, el gancho se puede girar 360°.
