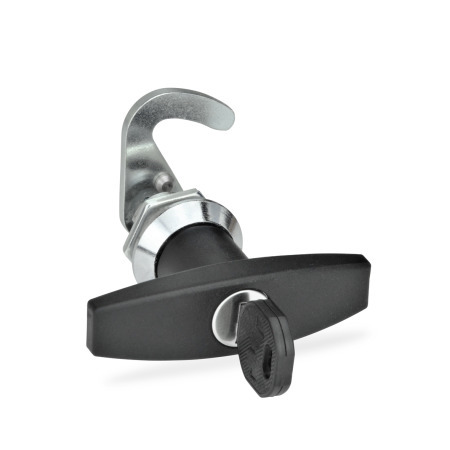

GN 115.8 Koukkutyyppiset salpalukot Lukkokotelo toiminta sinkkivalu, lukittavat

Koukkutyyppiset salpalukot GN 115.8: Lukkokotelo toiminta sinkkivalu, lukittavat
Tyyppi: SCT - T-kahvalla (sama lukko)
Tunnistenro.: 1 - ilman salvan kannaketta
Pinta, kohdistusrengas: CR - kromattu
Asennus- ja kokoonpano-ohjeet Muovin ominaisuudet

Tuotteen kuvaus

Koukkutyyppisiä salpalukkoja GN 115.8 koukulla ja salvan kannakkeella käytetään pääasiassa liukuovissa ja luukuissa. Lukitseminen tapahtuu radiaalisesti kiertoakseliin nähden, minkä ansiosta tuotteella on lukuisia eri käyttömahdollisuuksia.

Salpalukot toimitetaan 2 avaimella ja kevyesti kiinnitetyllä koukulla. Avaimen voi poistaa molemmissa ääriasennoissa.

Standardilukolla varustetuissa tyypeissä jokaisen lukon voi avata samalla avaimella. Erilaisilla lukoilla varustettuja tuotetyyppejä on saatavissa yli 200 eri mallia, joiden avaimet on merkitty numeroilla.

Tekninen eritelmä

Lukkokotelo
Sinkkivalu

Kotelon kaulus

  • kromattuCRCR
  • muovipinnoitettu
    Musta, RAL 9005, teksturoitu viimeistelySWSW

Kaikki muut osat
Teräs
sinkitty, sinipassivoitu

Avain
Uushopeaa muovisella kantaosalla

Siipinuppi / T-kahva
Muovi (polyamidi PA)
musta, matta

Suojausluokka IP 65 varten tyyppi SCK / SUK / SCT / SUT

RoHS

Tilauksesta

  • Koukkutyyppiset salpalukot muulla koukun etäisyydellä A
  • Koukku muulla kääntösäteellä R
GN 115.8 Koukkutyyppiset salpalukot, lukkokotelo toiminta sinkkivalu, lukittavat luonnos
Piilota tekninen piirros
GN 115.8 Koukkutyyppiset salpalukot, lukkokotelo toiminta sinkkivalu, lukittavat luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

SCToiminta avaimella (sama lukko)
SUToiminta avaimella (eri lukko)
SCKToiminta siipinupilla (sama lukko)
SUKToiminta siipinupilla (eri lukko)
SCTT-kahvalla (sama lukko)
SUTT-kahvalla (eri lukko)

Koukkuversio

H1Kääntösäde R=28

Tunnistenro.

1ilman salvan kannaketta
2salvan kannakkeella
Näytä / piilota sarakkeet
Koukun etäisyys Ad
Tyyppi
SC / SU
Tyyppi
SCK / SUK / SCT / SUT		h
1828326

Koonti ja hinta
Tyyppi






Koukun etäisyys A
Koukkuversio

Pinta, kohdistusrengas
kromattu
Musta
Tunnistenro.


Eritelmät







Tyyppi






Koukun etäisyys A
Koukkuversio

Pinta, kohdistusrengas
kromattu
Musta
Tunnistenro.


Asennus- ja kokoonpano-ohjeet
f91a7476-1a37-4ddd-8cbf-172a688496a5

Asennusta varten tee reikä oveen, suojukseen tai luukkuun kaaviokuvassa esitetyllä tavalla.

Asennusreikä tehdään ovipaneeliin yleensä lävistämällä tai laserkoneistuksella sarjatuotannossa.

Asennusreiän läpimitta voidaan asettaa myös poraamalla tai jyrsimällä vastakkaisissa piirroksissa osoitetulla tavalla.

Pienillä sarjoilla ja alle 2 mm teräspeltien tapauksessa Peltilävistimet GN 123 on oikea työkaluvalinta.

Koukun voi kiinnittää salpaan vasta sitten, kun lukkokotelo on asennettu ovipaneeliin.

Salvan kannakkeen pulttia voi siirtää pystysuoraan urassa ± 5 mm, jolloin salvan säätäminen on helpompaa asennuksen aikana.

Pultin pitäisi ihanteellisesti olla kiertoakselin tasolla lukittaessa, kuten kuvassa on esitetty. Sivusuuntainen enintään 4 mm poikkeama ei vaikuta asianmukaiseen toimintaan.

Koukun kääntökulma on yleensä rajoitettu 90 asteeseen. Irrallisena toimitetun kosketusnastan asennuksesta riippuen lukitseminen tapahtuu kääntämällä vasemmalle tai oikealle. Ilman kosketusnastaa koukkua voidaan kääntää 360 astetta.
c4b93de0-bd64-48e5-9022-fdbc4dda1733

Valittu osa (Tilausohjeet)

Yhteensä (netto)
16,72 €
plus ALV 3,18 €
brutto 19,90 €
Varastossa
sis. materiaaliveloituksen: 0,08 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,165 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
83016000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
