Tuotteen kuvaus

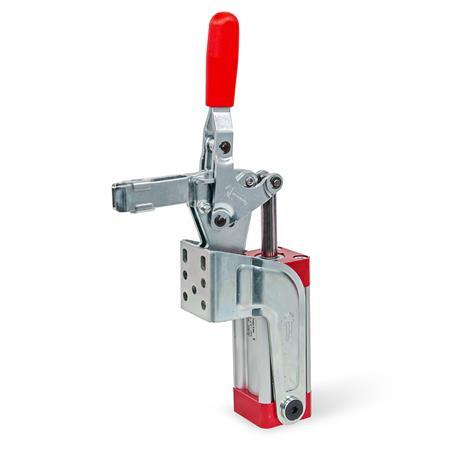

Lukitsimet GN 862.1 on valmistettu samalla rakenteella kuin GN 862.
Näiden lukitsimien erityispiirteenä on se, että niitä voidaan käyttää kahdella tasolla, ja myös manuaalisesti käsikahvalla. Ne voidaan esimerkiksi sulkea manuaalisesti, ja sen jälkeen kaikki lukitsimet voidaan avata paineilmatoiminnolla.
Mekaanisten osien ja ilmasylinterien pitkän käyttöiän varmistamiseksi käyttöpaineen ei tulisi ylittää 6 baarin arvoa.
GN 862.1 -lukitsimissa on standardiosana magneettimäntä. Yhdessä antureiden GN 3380 kanssa voidaan tunnistaa pääteasento ja generoitua impulssia voidaan käyttää sähköisen signaalin lähettämiseen.
Tekninen eritelmä
Kiristysmekanismi
Teräs
- Peltiosat
Pintakovetettava teräs C 10, sinkitty, sinipassivoitu - Laakeritapit karkaistu
- Laakeriholkit pintakarkaistu
- Ilmasylinterin laakeritapit pintakarkaistu
- Kaksoistoimintainen ilmasylinteri
enimmäispaine 6 baaria - Kaikki liikkuvat osat voideltu erikoisrasvalla
Salpa tyypille EPVS
Teräs sinkitty, sinipassivoitu
Laipalliset aluslevyt GN 898 tyypille APVS / CPVS
Teräs
sinkitty, sinipassivoitu
Lukitusruuvit GN 708.1 tyypille CPVS
- Teräs, sinkitty, sinipassivoitu
- Painintyyny
Kumi, neopreeni (CR)- Kovuus 85 shore A ≈
- vulkanoitu
- musta
- Tyyppi A (tasainen painealue)
RoHS
Lisävaruste
GN 804 Lukitusruuvit
GN 801 Pidikkeet lukitusruuveille
GN 3380 Anturi
GN 807 Lukitusruuvit (Teräs)
GN 708.1 Lukitusruuvit (Teräs)
GN 802 Lukitusruuvit (Teräs)
GN 903 Lukitusruuvit (Teräs)
