Description du produit

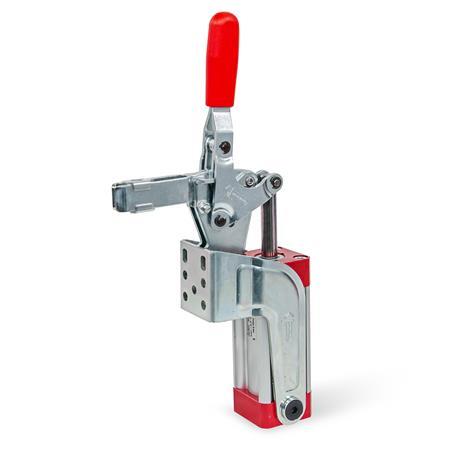

Les sauterelles GN 862.1 présentent la même construction que le modèle GN 862.
L'une de leurs caractéristiques spéciales consiste à pouvoir les installer dans deux plans différents, mais aussi de les utiliser manuellement à l'aide de la poignée. Elles peuvent par exemple être fermées manuellement, puis ouvertes simultanément grâce à la fonction pneumatique.
Pour assurer une durée de vie prolongée des pièces mécaniques et des vérins hydrauliques, la pression de fonctionnement ne doit pas dépasser 6 bars.
Les sauterelles GN 862.1 sont également disponibles avec piston magnétique. En combinaison avec les capteur GN 3380, la position finale peut être détectée et l'impulsion générée peut être utilisée pour transmettre un signal électrique.
Spécifications
Mécanisme de tension
Acier
- Pièces en tôle
Acier de cémentation C10, zingué, passivé bleu - Goupilles de roulement durcies
- Rivets de roulement cémentée
- Goupilles de roulement du vérin pneumatique cémentée
- Vérin pneumatique à double action
pression max. 6 bar - Pièces mobiles lubrifiées avec une graisse spéciale
Clasp for type EPVS
Acier zingué, passivé bleu
Rondelles à bride GN 898 pour type APVS/CPVS
Acier
zingué, passivé bleu
Vis de serrage GN 708.1 pour type CPVS
- Acier, zingué, passivée bleu
- Tampon de pression
Caoutchouc, néoprène (CR)- Dureté 85 Shore A ≈
- vulcanisé
- noir
- Type A (zone de pression plane)
RoHS
Accessoire
GN 804 Vis de serrage
GN 801 Supports pour vis de serrage
GN 3380 Capteur
GN 807 Vis de serrage (Acier)
GN 708.1 Vis de serrage (Acier)
GN 802 Vis de serrage (Acier)
GN 903 Vis de serrage (Acier)
