Description du produit

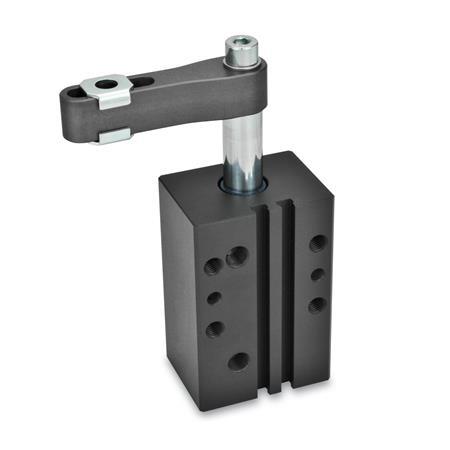

Les vérins de serrage pivotants GN 875 sont utilisés lorsque le point de serrage doit être librement accessible par le haut pour insérer/retirer la pièce de travail.
Pendant l'action de serrage, le bras est tout d'abord pivoté de 90° et abaissé, suivi du mouvement de mise en tension linéaire. Le serrage de la pièce de serrage doit avoir lieu dans la course de serrage.
L'orientation de l'angle du bras de tensionnage peut être réglée arbitrairement durant le montage du vérin de serrage pivotant. Lors du serrage de la vis, la tige du piston ne doit subir aucun couple de serrage. Le bras de serrage doit donc être maintenu pour éviter toute torsion.
Les vérins de serrage pivotants sont équipés d'un piston à anneau magnétique et sont par conséquent pré-montés pour la détection de butée via un capteur.
Spécifications
Vérin de serrage pivotant
Aluminium
- anodisé dur
- surface résistante à l'usure
- Vérin pneumatique à double action
pression
Max. 6 bars
Vis à tête cylindrique ISO 4762
Acier
Zingué, passivé bleu
Rondelle ISO 7092
Acier
Zingué, passivé bleu
Rondelles à bride GN 898 pour type A / AP
Acier
Zingué, passivé bleu
Vis de serrage GN 708.1 pour type AC
- Acier, zingué, passivé bleu
- Tampon de pression
Caoutchouc, néoprène (CR)- Dureté 85 Shore A
- vulcanisé
- noir
- Type A (tampon de pression plat)
RoHS
Accessoire
Capteur GN 3380
Bras de serrage GN 875.2
Bras de serrage GN 875.3
Brides d'adaptation GN 875.4
