Descripción del producto

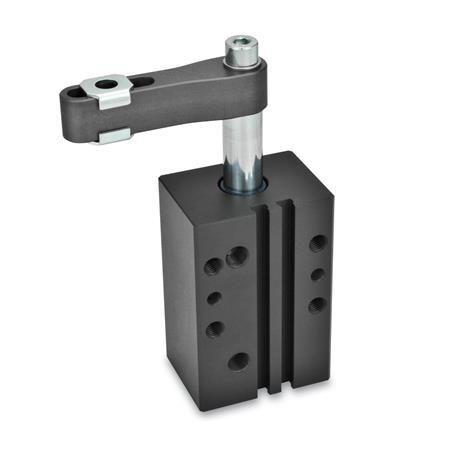

Los cepos giratorios GN 875 permiten acceder libremente desde arriba al punto de sujeción para colocar y retirar la pieza de trabajo.
Durante la operación de sujeción, el brazo gira primero 90° hacia abajo, seguido por el movimiento lineal en la carrera de sujeción. La sujeción de la pieza de trabajo debe producirse en el margen de la carrera de sujeción.
La orientación del ángulo del brazo de sujeción puede configurarse de forma arbitraria durante el montaje en el cepo giratorio. Al apretar el tornillo, el vástago del pistón no debe someterse a par alguno. Por lo tanto, es necesario retener el brazo de sujeción para evitar que gire.
Los cepos giratorios están equipados con un pistón de anillo magnético y, por lo tanto, están preparados para la detección de posición final mediante sensor.
Especificación
Cepo giratorio
Aluminio
- anodizado duro
- superficie resistente al desgaste
- Cilindro neumático de doble acción
Presión máxima 6 bar
Tornillo allen ISO 4762
Acero
Zincado, azul pasivado
Arandela ISO 7092
Acero
Zincado, azul pasivado
Arandelas embridadas GN 898 para tipo A / AP
Acero
Zincado, azul pasivado
Tornillo de apriete GN 708.1 para tipo AC
- Acero, zincado, azul pasivado
Pieza de apriete
Caucho de cloropreno (CR)- Dureza 85 Shore A
- vulcanizado
- negro
- Tipo A (tope de presión plano)
RoHS
Accesorio
Sensor GN 3380
Brazos de sujeción GN 875.2
Brazos de sujeción GN 875.3
Bridas adaptadoras GN 875.4
